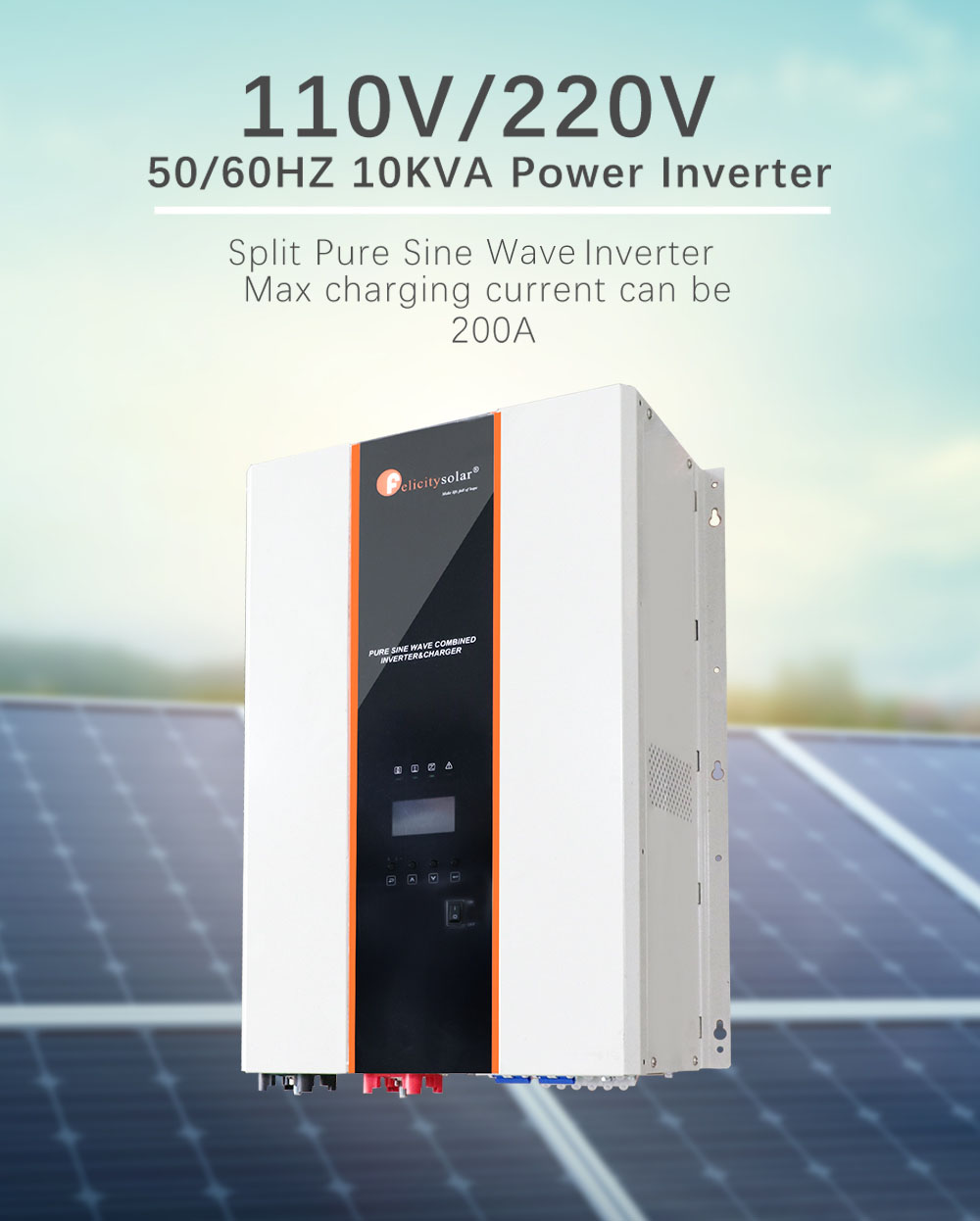

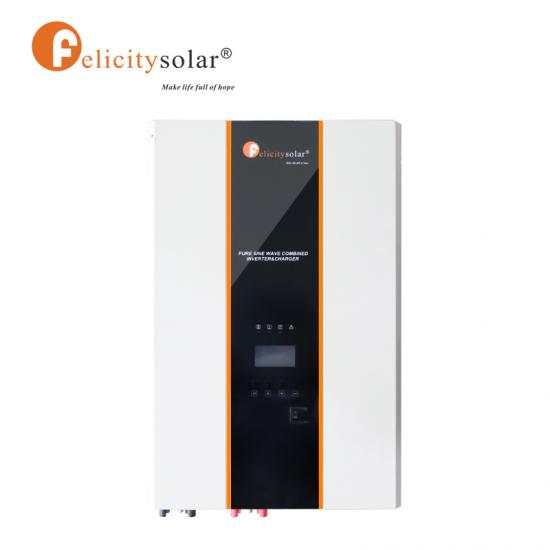

Présentation du produit
>Fonction de charge de dérivation : lorsque l'appareil est éteint, il peut être activé avec une sortie de dérivation et peut charger la batterie.

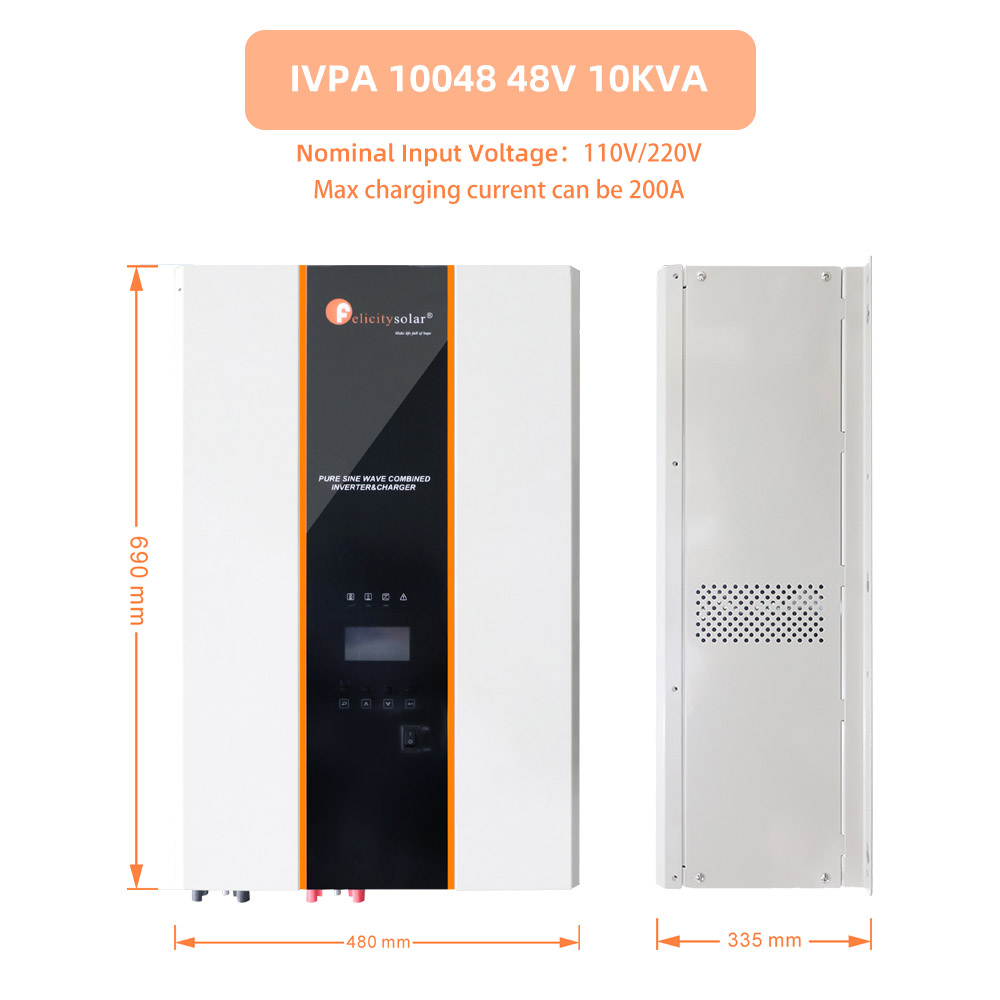

>Courant de charge élevé, le courant de charge maximal peut être de 200 A pour IVPA10048 et 180 A pour IVPA7548, 170 A pour IVPA5048, 120 A pour IVPA3524.
>Large plage de tension d'entrée CA : la plage de tension d'entrée CA peut être de 90 à 280 V pour IVPA7548 et IVPA10048, de 80 à 140 V pour IVPA5048 et IVPA3524. Elle peut être mieux compatible avec le fonctionnement du générateur. Il est rare d'avoir une large plage de tension d'entrée pour l'onduleur de fréquence de puissance.
>La priorité à l'électricité et à la batterie est facultative : le client peut choisir la priorité à l'électricité ou à la batterie en fonction de ses besoins.
>Batterie auto-définie : le client peut définir la tension de surcharge, la tension de flottement et la tension de décharge excessive.
>Compatible 50/60 Hz.
>Intelligent : Réglage intelligent de la tension de décharge excessive, réglage fin intelligent de la tension de décharge excessive en fonction de la puissance de la charge ; ventilateur de refroidissement intelligent, réglage intelligent de la vitesse en fonction de la puissance et du courant de charge et de la température centrale à l'intérieur de la machine.
Sécurité : la conception de sécurité a été améliorée. Protection complète (la protection contre la surchauffe du transformateur est une technologie de pointe dans l'industrie).

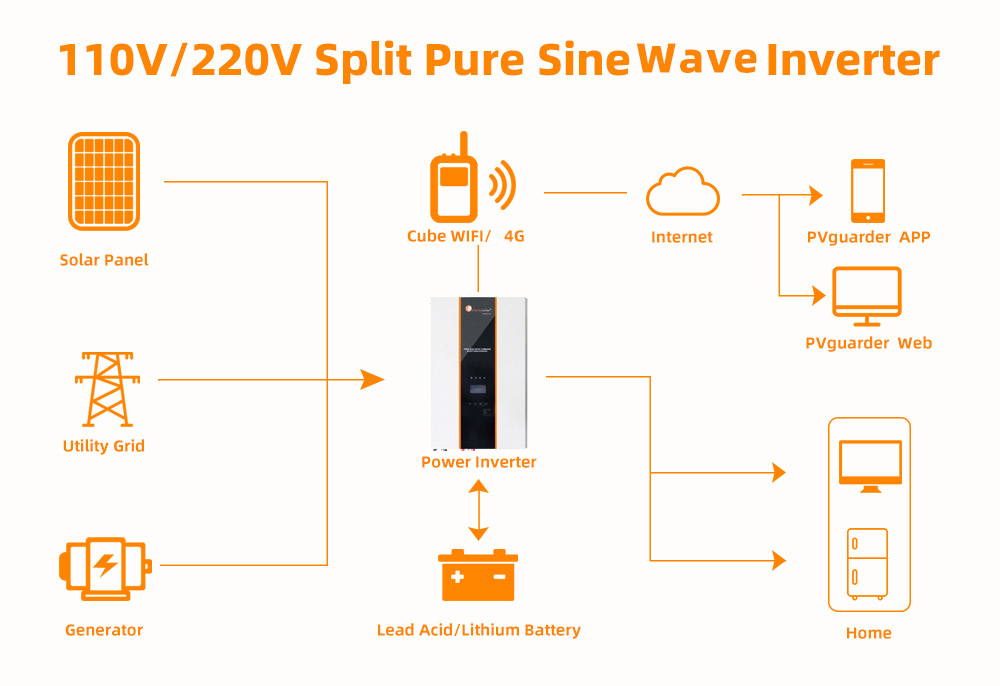

>Il pourra ensuite communiquer avec notre MPPT. La charge électrique et solaire pourra ainsi être gérée de manière complète et scientifique.

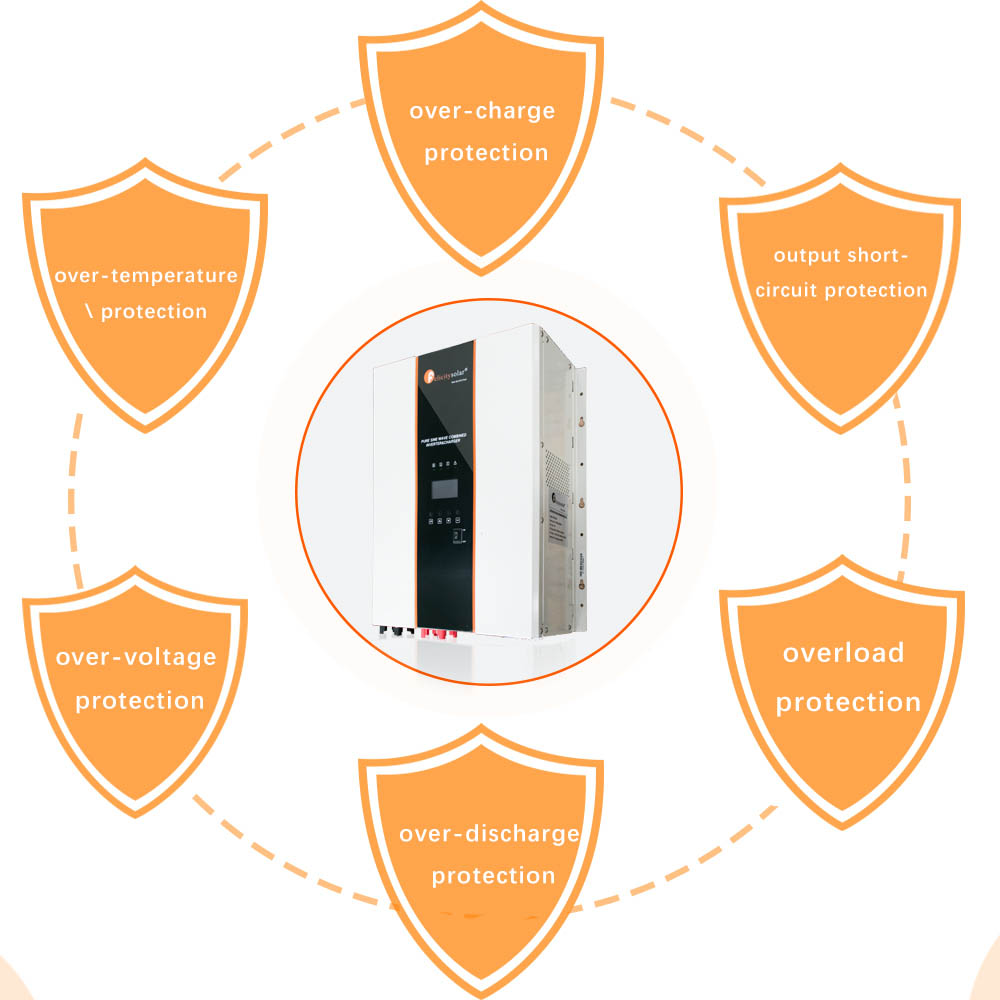

Avantage:
1. Protéger la sécurité personnelle
2. Compensation de température, protection de la batterie
3. Protection contre la surcharge et la décharge de la batterie
4. Surcharge de l'onduleur, protection contre les courts-circuits de sortie
5. Protection contre la surchauffe
6. Protection de la transposition
7. Protection contre les surintensités d'entrée et de sortie CA
8. Protection contre les courts-circuits de charge
Feuille de données
Modèle
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Puissance de sortie nominale (VA)
3500 VA
5000 VA
7500 VA
10000 VA
Puissance de sortie nominale (W)
2800W
4000W
6000W
8000W
Tension d'entrée CC nominale
24 V
48V
48V
48V
Forme d'onde de la tension d'entrée
Sinusoïdal (utilitaire ou générateur)

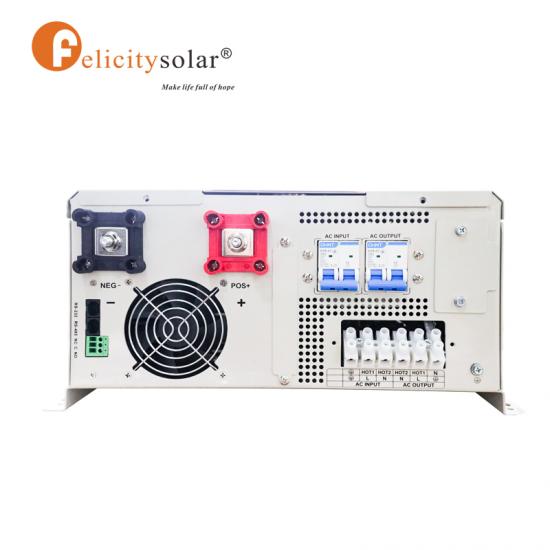

Connexion terminale
LN
HOT1 HOT2
Déconnexion de ligne basse
170 Vca ± 7 V (onduleur)
90 Vca ± 7 V (appareils électroménagers)
Plage d'entrée CA de reconnexion de ligne basse
180 Vca ± 7 V (onduleur)
100 Vca ± 7 V (appareils électroménagers)
Déconnexion de la High Line
280 Vca ± 7 V
Reconnexion de la High Line
270 Vca ± 7 V
Tension d'entrée CA maximale
280 Vrms
Fréquence d'entrée nominale
50 Hz/60 Hz
Déconnexion de basse fréquence de ligne
40 ± 1 Hz
Reconnexion de basse fréquence de ligne
42 ± 1 Hz
Déconnexion de haute fréquence de ligne
65 ± 1 Hz
Reconnexion de la fréquence de ligne haute
63 ± 1 Hz
Forme d'onde de la tension de sortie
Synchroniser avec la tension d'entrée
Protection contre les surcharges (charge SMPS)
protecteur de surintensité
protection de l'interrupteur d'air
protecteur de surintensité
protection de l'interrupteur d'air
Protection contre les courts-circuits de sortie
protecteur de surintensité
protection de l'interrupteur d'air
protecteur de surintensité
protection de l'interrupteur d'air
Ef
fi
efficacité (mode ligne)
≥ 95 %
Temps de transfert (CA vers CC)
15 ms (valeur typique)
Temps de transfert (CC vers CA)
15 ms (valeur typique) / 30 ms (valeur spéciale)
Passer sans batterie
NON
Protecteur de surintensité (réseau)
50A
63A
63A
63A
Utilitaire
Charge
Mode
Spéci
fi
chat
Tension d'entrée nominale
80-140 Vca
90-280 Vca
Plage de tension d'entrée
Cela dépend du type de batterie
Tension de sortie nominale
40A
50A
60A
80A
Courant de charge maximal
0-40A
0-50A
0-60A
0-80A
Régulation du courant de charge
Disjoncteur
Tension initiale de la batterie
50A
63A
63A
63A
Court-circuit du chargeur
Selon le type de batterie ou auto-défini
Taille du disjoncteur
OUI

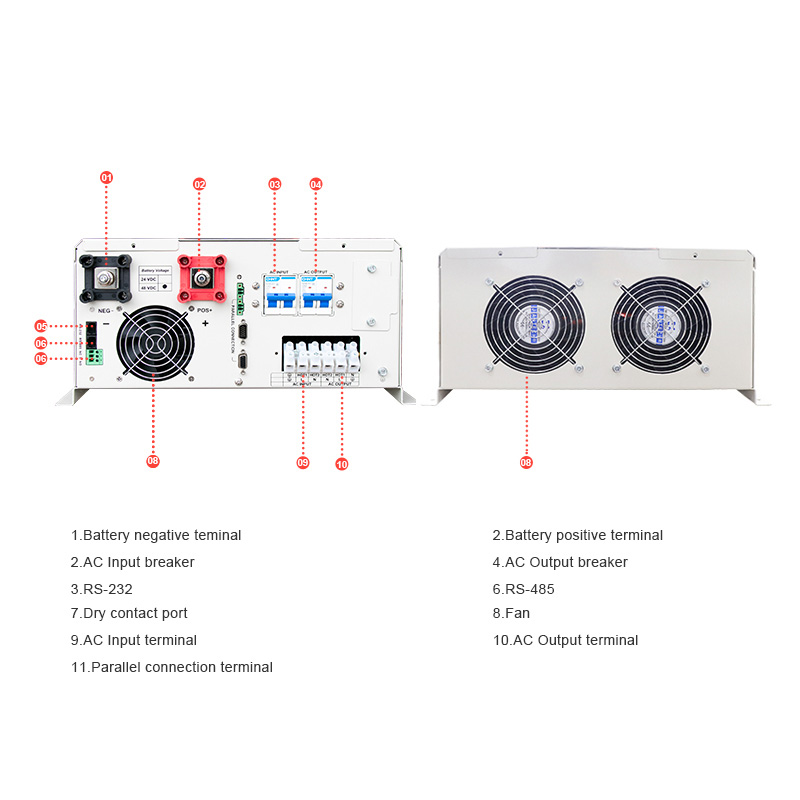

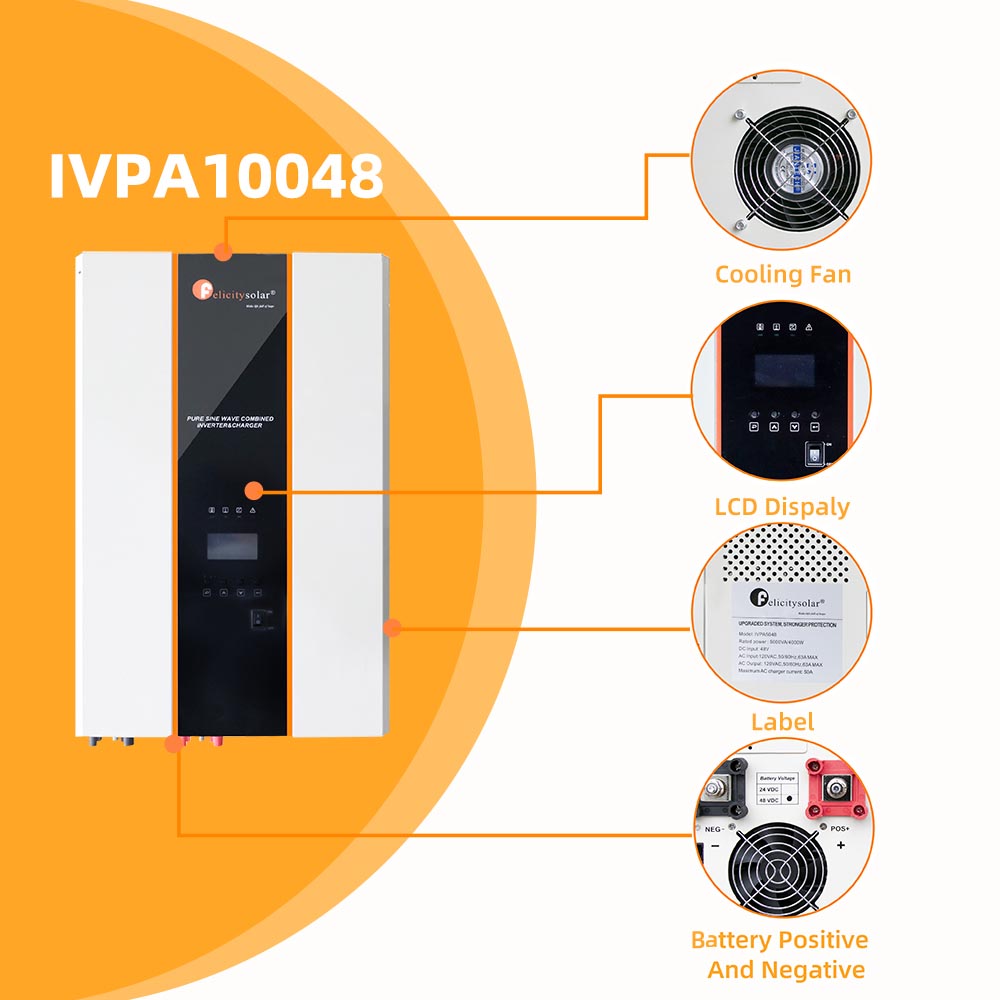

Détails du produit
Procédure d'installation :
1. Assurez-vous que la tension CC de l'onduleur est conforme à la tension de la batterie.
2. Assurez-vous que le pôle positif (rouge) de l'onduleur est connecté au pôle positif (rouge) de la batterie et que le pôle négatif (noir) de l'onduleur est connecté au pôle négatif (noir) de la batterie, puis serrez la vis.
3. Allumez l'onduleur et voyez s'il est bon, si c'est bon, éteignez-le.
4. Connectez-vous à l'alimentation secteur / au fil de terre, allumez l'onduleur et voyez s'il fonctionne normalement (chargez la batterie, affichez le courant de charge) si c'est le cas, éteignez l'onduleur.
5. Connectez le fil de charge/terre et allumez l'onduleur (Économie d'énergie automatique ou Économie d'énergie désactivée).
6. Allumez la charge.
