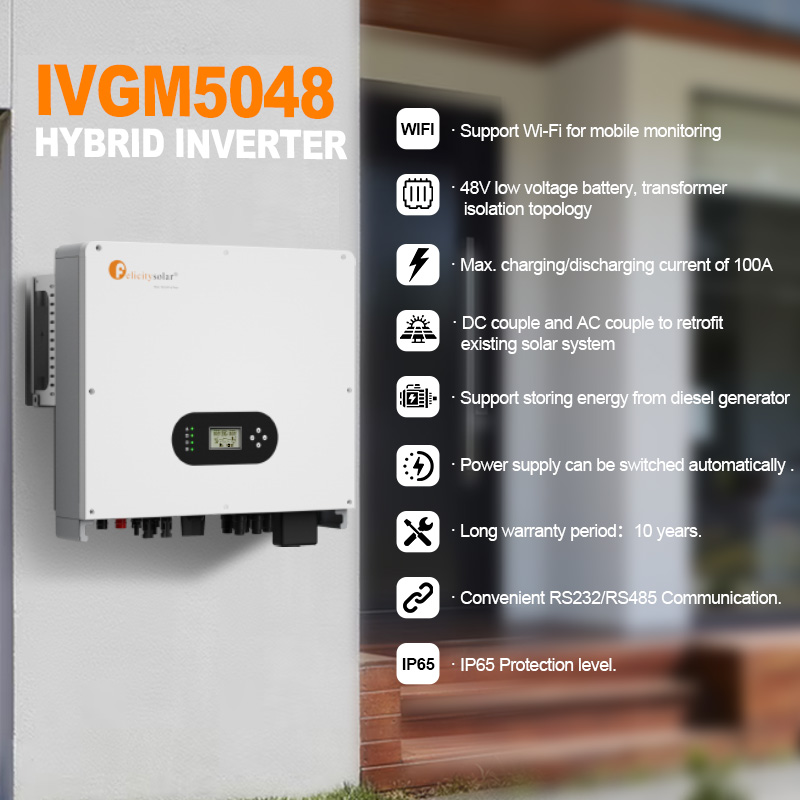

Avantages du produit :

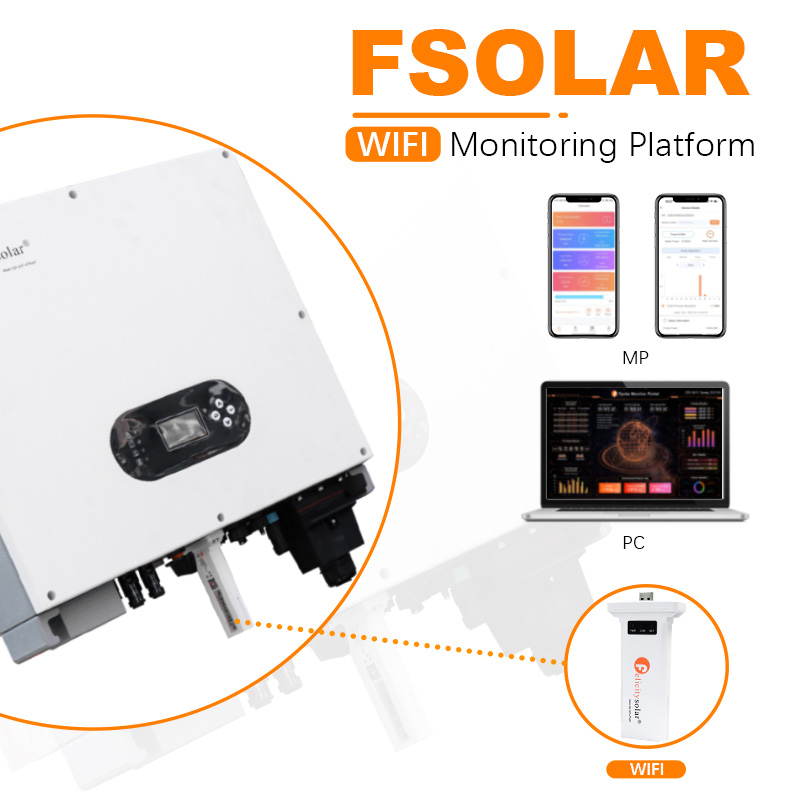

· Prise en charge du Wi-Fi pour la surveillance mobile.
· Batterie basse tension 48 V, topologie d'isolement du transformateur.
· Courant de charge/décharge max. de 100A.
· Couple AC pour moderniser le système solaire existant.
· Prise en charge du stockage d’énergie à partir d’un générateur diesel.
· L'alimentation électrique peut être commutée automatiquement.
· Longue période de garantie : 10 ans.
· Communication RS232/RS485 pratique.
· Niveau de protection IP65.
Fiche de données
Modèle
IVGM4648-LS
IVGM5048-LS
Données d'entrée de la batterie
Plage de tension de la batterie
40 V ~ 60 V
Charge max.
et
courant de décharge
100A/100A
Max.
charge
et
décharger
pouvoir
4600W
4600W
Type de batterie
Li-Ion /Plomb-acide
Données d'entrée CC (côté PV)
Puissance photovoltaïque maximale recommandée
6000W
6500W
Tension PV max.
550 V
Tension de démarrage
130 V
Plage de tension PV
90 V ~ 550 V
Plage de tension MPPT
100 V ~ 500 V
Plage de tension MPPT pour pleine charge
200 V ~ 500 V
200 V ~ 500 V
Tension nominale
360V
Courant d'entrée max.
15A/15A
Courant de court-circuit max.
18A/18A
Nombre de trackers MPP / chaînes par tracker MPP
2/1
Données de grille
Tension d'entrée nominale
230 Vca
Plage de tension d'entrée
184~264,5 Vca*
Fréquence nominale du réseau
50/60 Hz*
Courant d'entrée max.
40A
Courant de charge maximal
100A
Puissance de sortie CA max.
4600W
5000W
Courant nominal de sortie CA
20A
24,5 A
Courant de sortie max.
25A
>0,99
Débit CA continu max.
30A
Facteur de puissance
>0,99
Facteur de puissance de déplacement
0,8 en avance… 0,8 en retard
THDI
<3%
Données de sortie CA (sauvegarde)
Puissance de sortie nominale
4600 VA/4600 W
5000 VA/5000 W
Courant de sortie max.
30A
Tension de sortie nominale CA
230 Vca
Fréquence de sortie nominale CA
50/60 Hz
Efficacité
Efficacité maximale
97,60%
Efficacité de l'euro
97,00%
Efficacité MPPT
99,90%
Données générales
Plage de température de fonctionnement
–
25°C~60°C, >45℃ Déclassement
Degré de protection
IP65
Humidité relative
100%
Concept de refroidissement
Nature
Altitude
2000 m
Communication
RS232/RS485
Communication BMS
CAN/RS485
Module de surveillance
Wi-Fi/GPRS
Afficher
LCD + LED
Style d'installation
Fixé au mur
Garantie
10 ans
Régulation du réseau
VDE-AR-N
4105; G99/1; EN50549-1;
CEI
0-21;
COMME
4777.2;
NRS
097-2-1;
Règlement de sécurité
CEI
62109-1/2
，
CEI
62040-1
CEM
EN61000-6-1
，
EN61000-6-3
Poids net (kg)
34,2 kg
Poids brut (kg)
38,6 kg

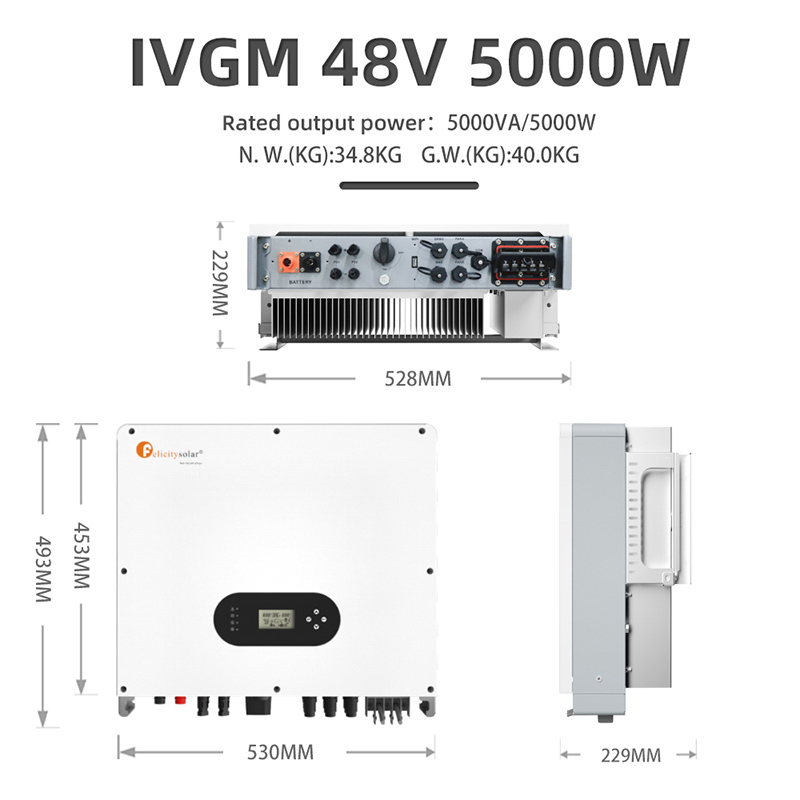

Dimensions du produit (MM)
493*530*203
Dimensions du colis (MM)
632*585*315

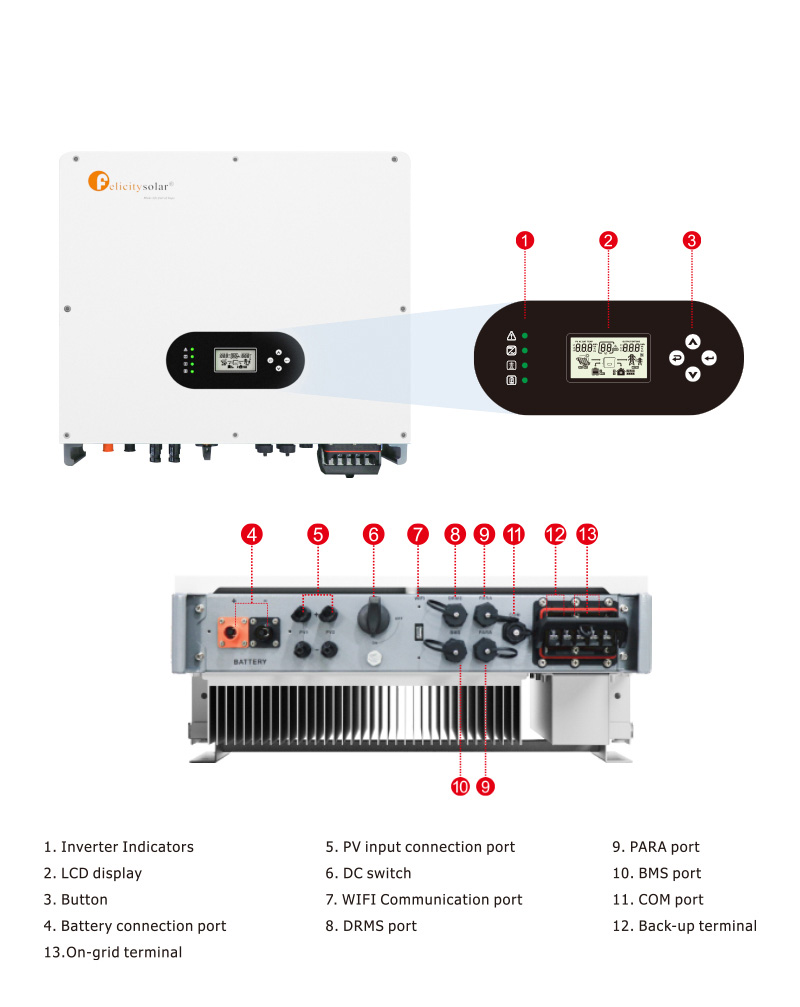

Détails du produit
Demande de devis
1.Comment choisir un onduleur adapté ?
Si votre charge est résistive, comme des ampoules, vous pouvez opter pour un onduleur à onde modifiée. En revanche, s'il s'agit de charges inductives et capacitives, nous recommandons un onduleur à onde sinusoïdale pure.
2.Comment choisir la taille de l'onduleur ?
Les différents types de demande de puissance varient. Vous pouvez consulter les valeurs de puissance de charge pour déterminer la taille de l'onduleur.
3.Comment calculer la charge des heures de travail nécessite la configuration de la taille de la batterie ?
Nous aurons généralement une formule pour calculer, mais elle n'est pas précise à cent pour cent, car il y a aussi l'état de la batterie, les anciennes batteries ont une certaine perte, donc ce n'est qu'une valeur de référence :
Heures de travail = capacité de la batterie * tension de la batterie * 0,8/puissance de charge (H = AH*V*0,8/W)
