La fonction principale d'un onduleur photovoltaïque est de convertir le courant continu produit par le panneau solaire en courant alternatif utilisé par les appareils électroménagers. Il existe deux types d'onduleurs : les onduleurs connectés au réseau et les onduleurs hors réseau. Ils offrent une puissance élevée et un faible coût.

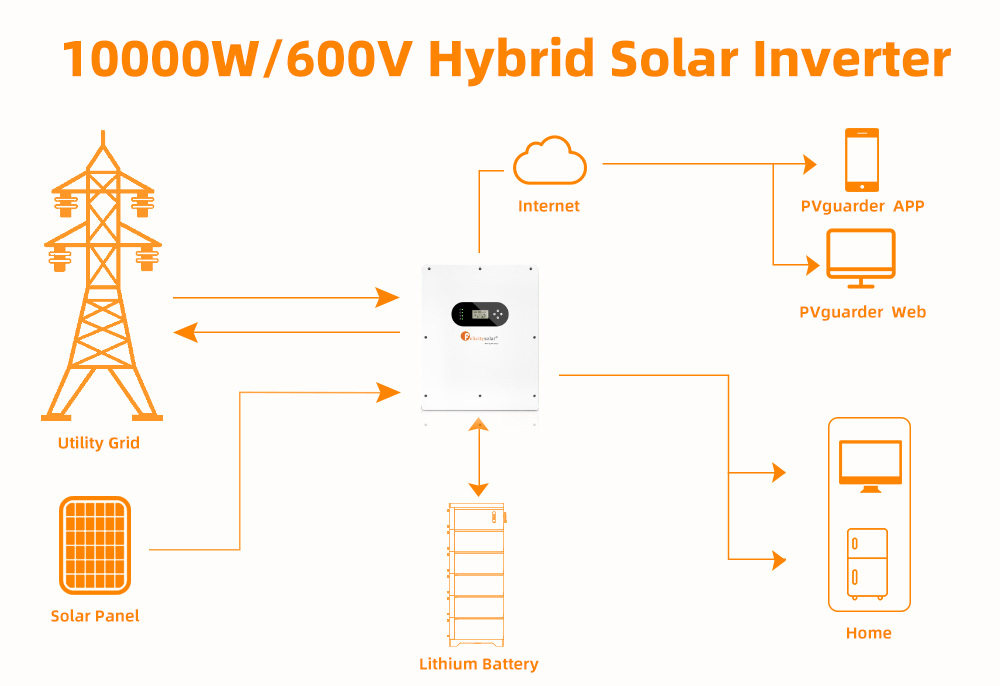

La principale différence de l'onduleur connecté au réseau réside dans l'absence de stockage sur batterie (bien sûr, il peut également être utilisé avec des batteries de stockage d'énergie pour l'électricité à prix élevé). Le courant continu généré par le panneau solaire est directement converti en courant alternatif par l'onduleur et connecté au réseau électrique public. Cependant, il existe certains seuils : il doit être conforme aux réglementations et politiques du réseau électrique local, sans quoi le raccordement au réseau ne peut être assuré. Et nous avons Régulation du réseau : VDE-AR-N 4105 ; G99/1 ; EN50549-1 ; CEI 0-21 ; AS 4777.2 ; NRS 097-2-1 ; Réglementation de sécurité : IEC 62109-1/2 ; IEC62040-1.

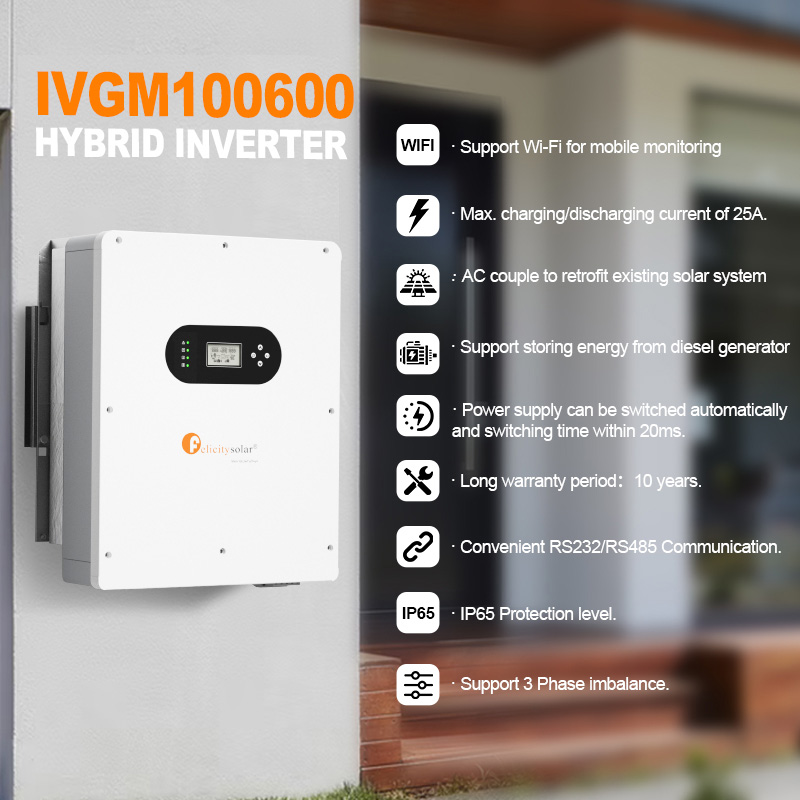

Avantages du produit :
· Prise en charge du Wi-Fi pour la surveillance mobile.
· Courant de charge/décharge max. de 25A.
· Couple AC pour moderniser le système solaire existant.
· Prise en charge du stockage d’énergie à partir d’un générateur diesel.
· L'alimentation peut être commutée automatiquement et le temps de commutation est de 20 ms.
· Longue période de garantie : 10 ans.
· Communication RS232/RS485 pratique.
· Niveau de protection IP65.
· Prise en charge du déséquilibre triphasé.
Fiche de données
VDE-AR-N 4105 ; G99/1 ; EN50549-1 ; CEI 0-21 ; COMME 4777.2 ; NRS 097-2-1 ;
CEI 62109-1/2; CEI 62040-1.
Modèle
IVGM100600
Données d'entrée de la batterie
Plage de tension de la batterie
180 V
~ 5
80 V
Courant de charge et de décharge maximal
25A
Puissance de charge et de décharge maximale
10000W
Type de batterie
Li-Ion
/
plomb-acide
Données d'entrée CC
（
côté PV
）
Puissance photovoltaïque maximale recommandée
13000W
Tension PV max.
900 V
Tension de démarrage
160 V
Plage de tension PV
160 V ~ 900 V
Plage de tension MPPT
200 V ~ 850 V
Plage de tension MPPT pour pleine charge
450 V ~ 850 V
Tension nominale
720V
Courant d'entrée max.
15A
/
1
5A
Courant de court-circuit max.
18A
/
18A
Nombre de trackers MPP/chaînes par tracker MPP
2/1
Données de grille
Tension d'entrée nominale
230 Vca/400
Vac
Plage de tension d'entrée
184~ 264,5 Vca
*
Fréquence nominale du réseau
50/60 Hz
*
Courant d'entrée max.
30A
Courant de charge maximal
25A
Puissance de sortie CA max.
10000W
Courant nominal de sortie CA
20A
Courant de sortie max.
18A
Débit CA continu max.
30A
Facteur de puissance
>
0
.
99
Facteur de puissance de déplacement
0,8 en tête
···0,8 retard
THDI
<3%
Données de sortie CA (sauvegarde)
Puissance de sortie nominale
10000 VA
/
10000W
Courant de sortie max.
30A
Tension de sortie nominale CA
230 Vca
Fréquence de sortie nominale CA
50
/
60 Hz
Efficacité
Efficacité maximale
97,60%
Efficacité de l'euro
97,00%
Efficacité MPPT
99,90%
Données générales
Plage de température de fonctionnement
- 25°C
~
60°C,
>
Déclassement à 45 °C
Degré de protection
IP65
Humidité relative
100%
Concept de refroidissement
Nature
Altitude
2000 m
Communication
RS232
/
RS485
Communication BMS
PEUT
/
RS485
Module de surveillance
Wi-Fi
/
GPRS
Afficher
LCD + LED
Style d'installation
Fixé au mur
Garantie
10 ans
Régulation du réseau
Règlement de sécurité
CEM
EN6 10 00-6-1
.
EN61000-6-3
Poids net (kg)
36,2 kg
Poids brut (kg)
41,5 kg

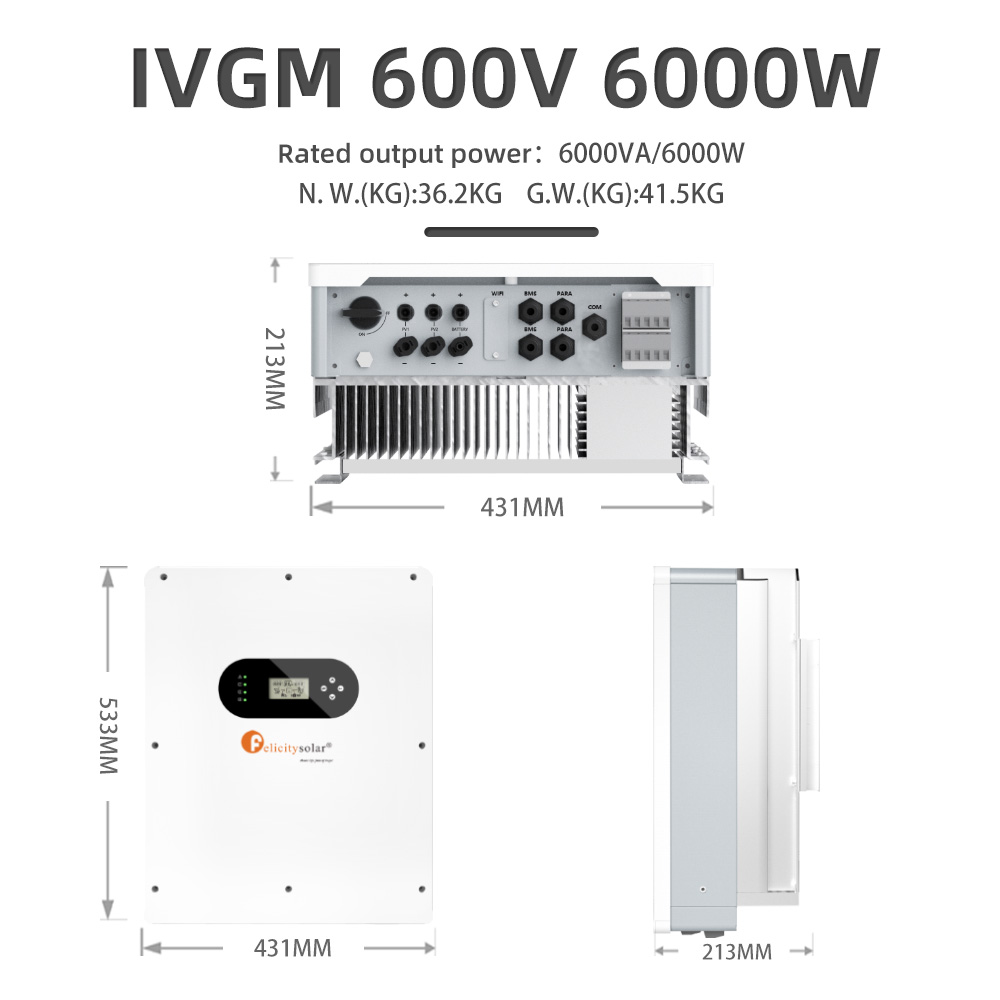

Dimensions du produit (MM)
533
*
431
*
213
Dimensions du colis (MM)
635
*
533
*
321

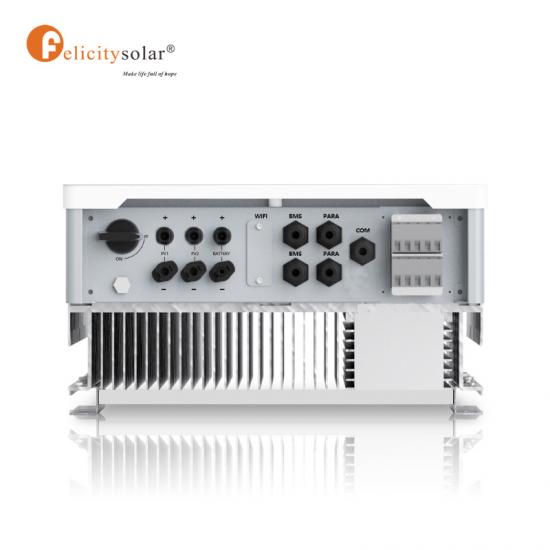

Détails du produit
Demande de devis
1.Comment choisir un onduleur adapté ?
Si votre charge est résistive, comme des ampoules, vous pouvez opter pour un onduleur à onde modifiée. En revanche, s'il s'agit de charges inductives et capacitives, nous recommandons un onduleur à onde sinusoïdale pure.
2.Comment choisir la taille de l'onduleur ?
Les différents types de demande de puissance varient. Vous pouvez consulter les valeurs de puissance de charge pour déterminer la taille de l'onduleur.
3.Comment calculer la charge des heures de travail nécessite la configuration de la taille de la batterie ?
Nous aurons généralement une formule pour calculer, mais elle n'est pas précise à cent pour cent, car il y a aussi l'état de la batterie, les anciennes batteries ont une certaine perte, donc ce n'est qu'une valeur de référence :
Heures de travail = capacité de la batterie * tension de la batterie * 0,8/puissance de charge (H = AH*V*0,8/W)
