Présentation du produit

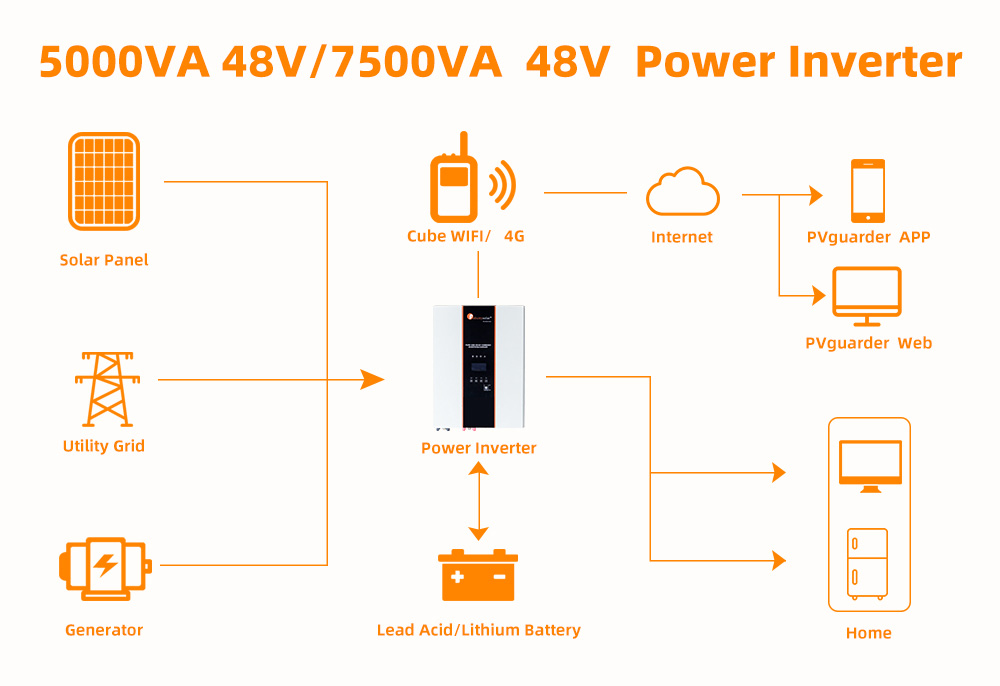

L'onduleur solaire, ou convertisseur, ou onduleur photovoltaïque, convertit la puissance continue variable d'un panneau solaire photovoltaïque (PV) en courant alternatif (CA) à fréquence industrielle, compatible avec le réseau électrique autonome. Il s'agit d'un élément essentiel de l'équilibre système-composant d'un système solaire, permettant l'utilisation d'équipements alimentés en CA classiques.
Avantage:
1. Protéger la sécurité personnelle
2. Compensation de température, protection de la batterie
3. Protection contre la surcharge et la décharge de la batterie
4. Surcharge de l'onduleur, protection contre les courts-circuits de sortie
5. Protection contre la surchauffe
6. Protection de la transposition
7. Protection contre les surintensités d'entrée et de sortie CA
8. Protection contre les courts-circuits de charge
Feuille de données
| Onduleur solaire IVPS | |||||||||||||||||

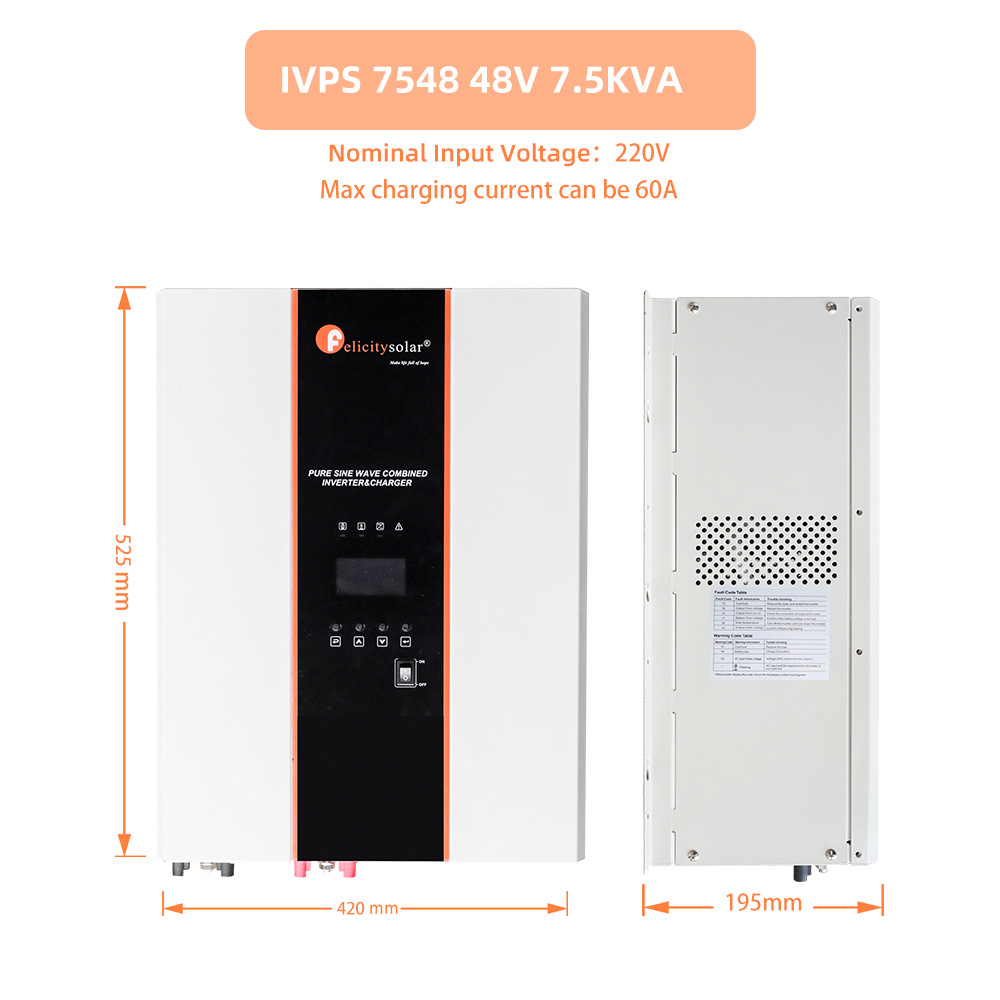

| Modèle | 7548 | ||||||||||||||||
| 7500 VA | |||||||||||||||||
| Puissance de sortie nominale (W) | 7500 VA/60000 W | ||||||||||||||||
| Tension d'entrée CC normale | 48v | ||||||||||||||||
| Spécifications du mode de charge et de ligne sur | |||||||||||||||||
| Tension d'entrée normale | 220 Vca | ||||||||||||||||
| Déconnexion de ligne basse | 90 Vca ± 7 Vca | ||||||||||||||||
| Plage d'entrée CA de reconnexion de ligne basse | 100 Vca ± 7 Vca | ||||||||||||||||
| Déconnexion de la High Line | 280 Vca ± 7 Vca | ||||||||||||||||
| Reconnexion de la High Line | 270 Vca ± 7 Vca | ||||||||||||||||
| Forme d'onde de la tension de sortie | Identique à la forme d'onde d'entrée | ||||||||||||||||
| Efficacité (mode ligne) | ≥ 95 % (charge R nominale et batterie complètement chargée) | ||||||||||||||||
| Commutateur de transfert Caractéristiques nominales | CA 40A | ||||||||||||||||
| Temps de transfert (CA vers CC) | 15 ms (typique) | ||||||||||||||||
| Temps de transfert (CC vers CA) | 15 ms (typique) | ||||||||||||||||
| Passer sans batterie | Oui | ||||||||||||||||
| Courant de surcharge d'entrée | CA 40A | ||||||||||||||||
| Tension de sortie normale | Selon le type de batterie | ||||||||||||||||
| Tension de charge maximale | CC 40A | ||||||||||||||||
| Régulation du courant de charge | Courant de charge réglable : 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Taille du disjoncteur | Selon le type de batterie ou auto-défini | ||||||||||||||||
| Protection contre les surcharges | Oui | ||||||||||||||||
| Algorithme | Assemblée générale annuelle | ||||||||||||||||
| Inondation | |||||||||||||||||
| Soi | |||||||||||||||||
| Spécification du mode onduleur | |||||||||||||||||
| Forme d'onde de la tension de sortie | Onde sinusoïdale pure | ||||||||||||||||
| Usine électrique | 1 | ||||||||||||||||
| Tension de sortie nominale | 220 Vca ± 5 % | ||||||||||||||||
| Fréquence de sortie nominale (Hz) | 50 ± 0,3 Hz/60 ± 0,3 Hz (réglable) | ||||||||||||||||
| Protection contre les surcharges (SMPS) | 60 s à ≥ 150 % de charge ; 120 s à 105 %-150 % de charge | ||||||||||||||||
| Capacité de surtension | 2*puissance nominale pendant 5 secondes | ||||||||||||||||
| Capable de démarrer électriquement | Oui | ||||||||||||||||
| Protection contre les courts-circuits de sortie | Oui | ||||||||||||||||
| Courant de surcharge de sortie | CA 40A | ||||||||||||||||
| Tension d'entrée CC nominale | 48 Vcc | ||||||||||||||||
| Alarme de batterie faible | 11,5 V/23 V/46 Vcc à charge < 50 % ; 11 V/22 V/44 Vcc à charge > = 50 % | ||||||||||||||||
| Faible récupération de batterie | 11,75 V/23,5 V/47 Vcc à charge < 50 % ; 11,5 V/23 V/46 Vcc à charge > = 50 % | ||||||||||||||||
| Arrêt en cas de faible entrée CC | 10,75 V/21,5 V/43 Vcc à charge < 50 % ; 10,5 V/21 V/42 Vcc à charge > = 50 % | ||||||||||||||||
| Alarme et défaut d'entrée CC élevée | 15,75 Vcc ±0,4/31,50 Vcc±0,4 V/63 Vcc±0,4 V | ||||||||||||||||
| Récupération d'entrée CC élevée | 15,5 Vcc ±0,4/31,0 Vcc±0,4 V/62 Vcc±0,4 V | ||||||||||||||||
| Température de fonctionnement | 0 °C à 40 °C | ||||||||||||||||
| Plage de température de stockage | -15 °C -60 °C | ||||||||||||||||
| Dimension (mm) | 765*329*298mm | ||||||||||||||||

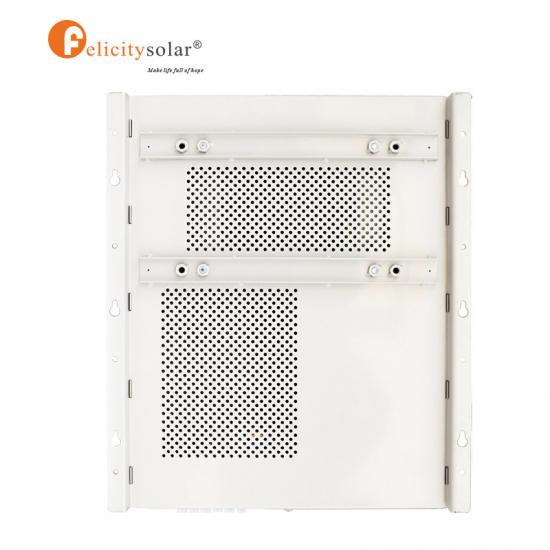

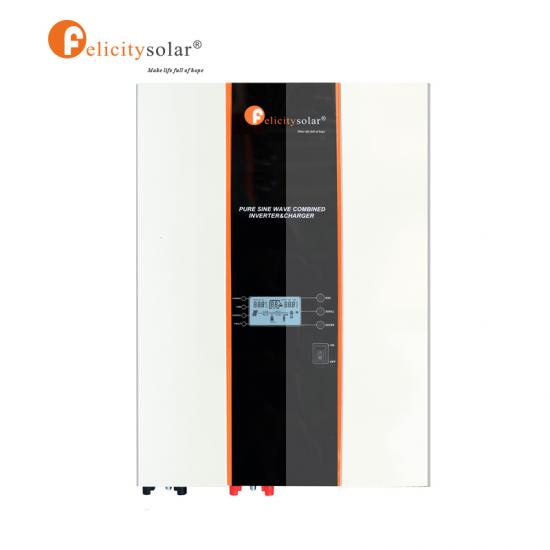

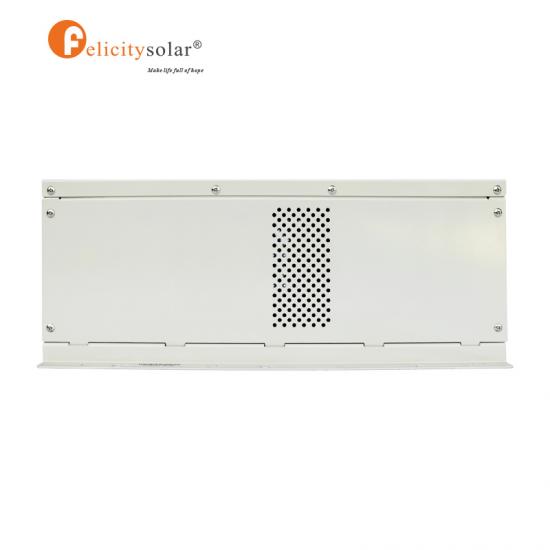

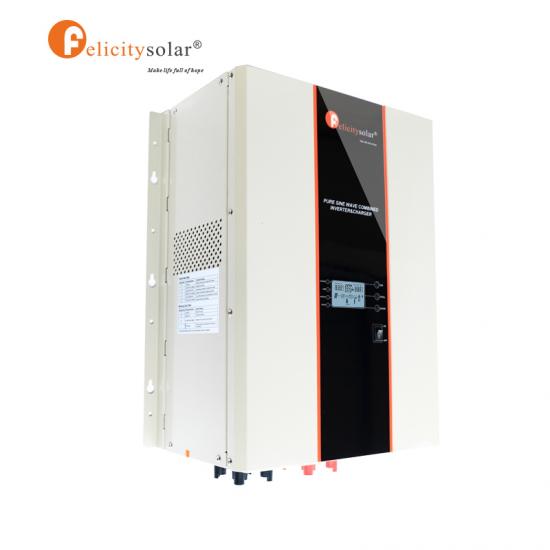

Détails du produit

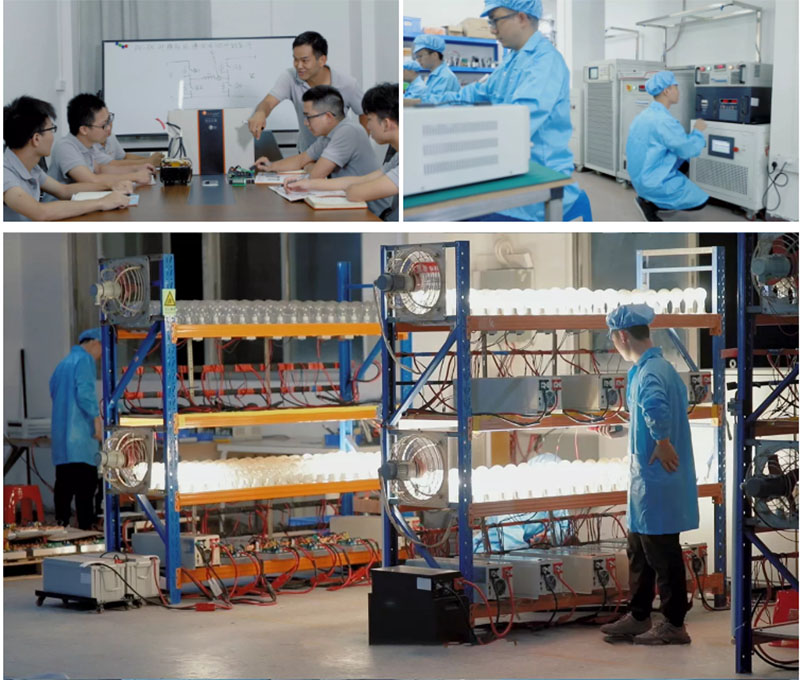

technologie de R&D
Procédure d'installation :
1. Assurez-vous que la tension CC de l'onduleur est conforme à la tension de la batterie.

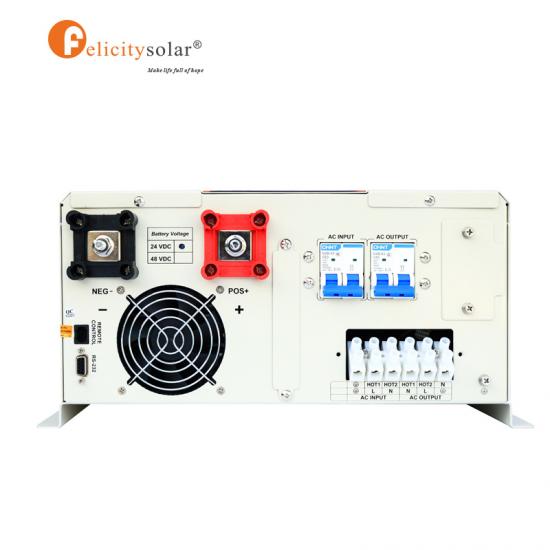

2. Assurez-vous que le pôle positif (rouge) de l'onduleur est connecté au pôle positif (rouge) de la batterie et que le pôle négatif (noir) de l'onduleur est connecté au pôle négatif (noir) de la batterie, puis serrez la vis.
3. Allumez l'onduleur et voyez s'il est bon, si c'est bon, éteignez-le.
4. Connectez-vous à l'alimentation secteur / au fil de terre, allumez l'onduleur et voyez s'il fonctionne normalement (chargez la batterie, affichez le courant de charge) si c'est le cas, éteignez l'onduleur.
5. Connectez le fil de charge/terre et allumez l'onduleur (Économie d'énergie automatique ou Économie d'énergie désactivée).
6. Allumez la charge.
