Qu'est-ce qu'un onduleur :
L'onduleur solaire, ou convertisseur, ou onduleur photovoltaïque, convertit la puissance continue variable d'un panneau solaire photovoltaïque (PV) en courant alternatif (CA) à fréquence industrielle, compatible avec le réseau électrique autonome. Il s'agit d'un élément essentiel de l'équilibre système-composant d'un système solaire, permettant l'utilisation d'équipements alimentés en CA classiques.
Avantage:
1. Ventilateur de refroidissement à faible décibel, haute efficacité sans bruit.
2. Avertissement d'alarme de défaut.
3. Installation facile.
4.Télécommande.
5. Tension de sortie à onde sinusoïdale pure.
6. Large gamme de fréquences de tension.
7. Charge en trois étapes, prolonge la durée de vie de la batterie.
Feuille de données

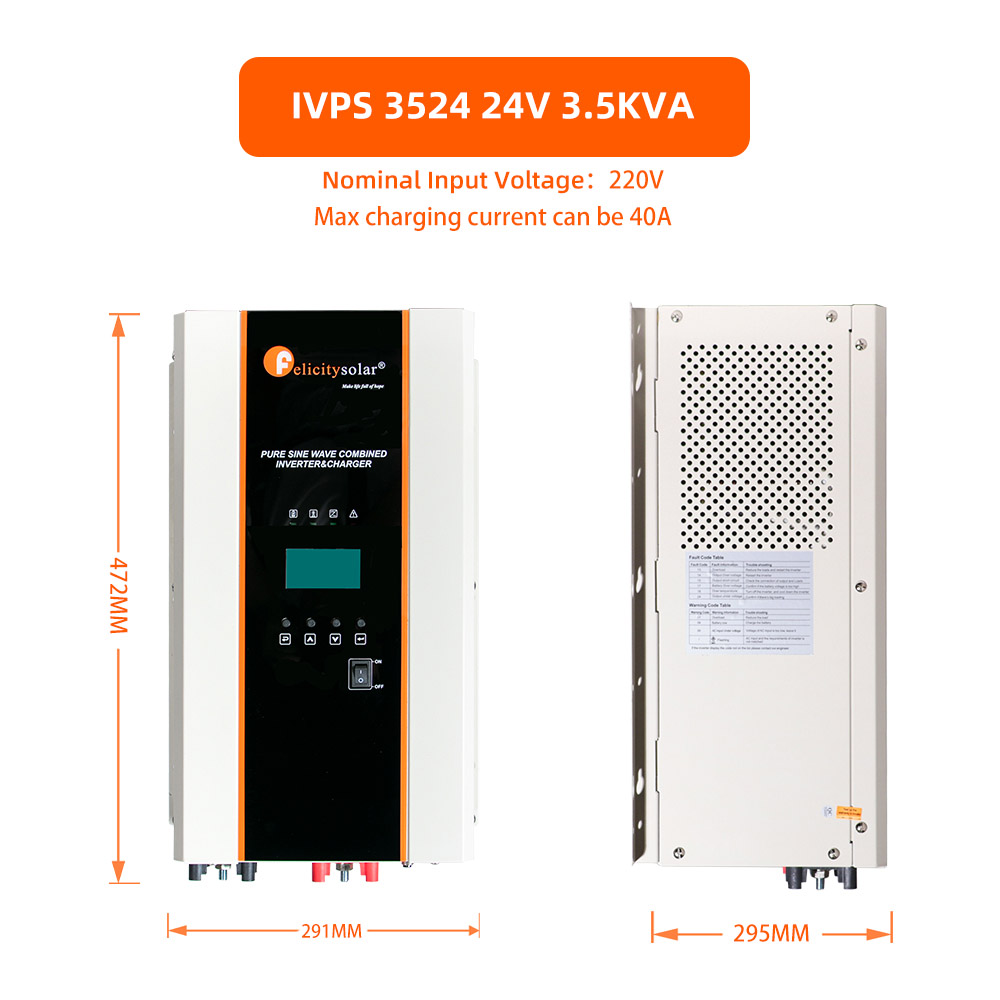

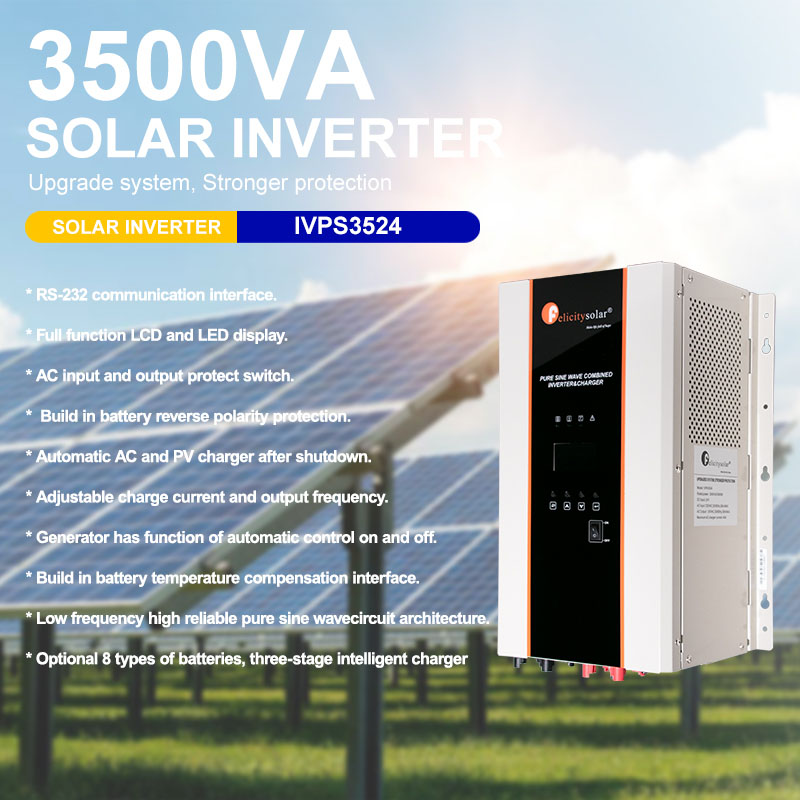

Onduleur solaire IVPS
Modèle
3524
3500 VA
Puissance de sortie nominale (W)
3500 VA/3000 W
Tension d'entrée CC normale
24v
Spécifications du mode de charge et de ligne
Tension d'entrée normale
220 Vca
Déconnexion de ligne basse
90 Vca ± 7 Vca
Plage d'entrée CA de reconnexion de ligne basse
100 Vca ± 7 Vca
Déconnexion de la High Line
280 Vca ± 7 Vca
Reconnexion de la High Line
270 Vca ± 7 Vca
Forme d'onde de la tension de sortie
Identique à la forme d'onde d'entrée
Efficacité (mode ligne)
≥ 95 % (charge R nominale et batterie complètement chargée)
Commutateur de transfert Caractéristiques nominales
CA 40A
Temps de transfert (CA vers CC)
15 ms (typique)
Temps de transfert (CC vers CA)
15 ms (typique)
Passer sans batterie
Oui
Courant de surcharge d'entrée
CA 40A
Tension de sortie normale
Selon le type de batterie
Tension de charge maximale
CC 40A
Régulation du courant de charge
Courant de charge réglable : 0A, 10A, 20A, 30A, 40A
Taille du disjoncteur
Selon le type de batterie ou auto-défini
Protection contre les surcharges
Oui
Algorithme
Assemblée générale annuelle
Inondation
Soi
Spécification du mode onduleur
Forme d'onde de la tension de sortie
Onde sinusoïdale pure
Usine électrique
1
Tension de sortie nominale
220 Vca ± 5 %
Fréquence de sortie nominale (Hz)
50 ± 0,3 Hz/60 ± 0,3 Hz (réglable)
Protection contre les surcharges (SMPS)
60 s à ≥ 150 % de charge ; 120 s à 105 %-150 % de charge
Capacité de surtension
2*puissance nominale pendant 5 secondes
Capable de démarrer électriquement
Oui
Protection contre les courts-circuits de sortie
Oui
Courant de surcharge de sortie
CA 30A
Tension d'entrée CC nominale
24 Vcc
Alarme de batterie faible
11,5 V/23 V/46 Vcc à charge < 50 % ; 11 V/22 V/44 Vcc à charge > = 50 %
Faible
récupération de batterie
11,75 V/23,5 V/47 Vcc à charge < 50 % ; 11,5 V/23 V/46 Vcc à charge > = 50 %
Arrêt en cas de faible entrée CC
10,75 V/21,5 V/43 Vcc à charge < 50 % ; 10,5 V/21 V/42 Vcc à charge > = 50 %
Alarme et défaut d'entrée CC élevée
15,75 Vcc ±0,4/31,50 Vcc±0,4 V/63 Vcc±0,4 V
Récupération d'entrée CC élevée
15,5 Vcc ±0,4/31,0 Vcc±0,4 V/62 Vcc±0,4 V
Température de fonctionnement
0
°C
à 40
°C
Plage de température de stockage
-15
°C
-60
°C
Dimension (mm)
570*315*300mm

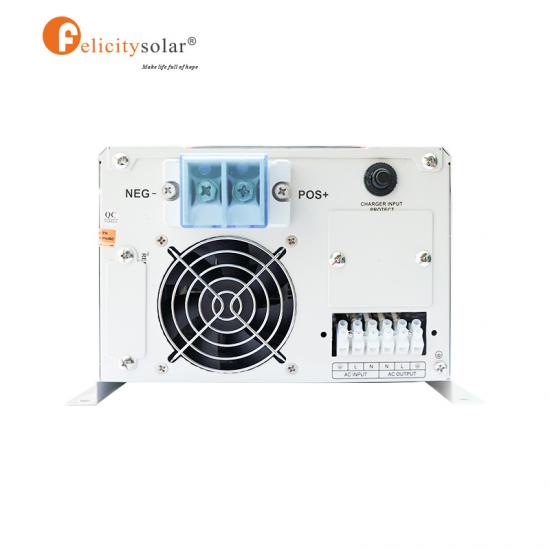

Détails du produit

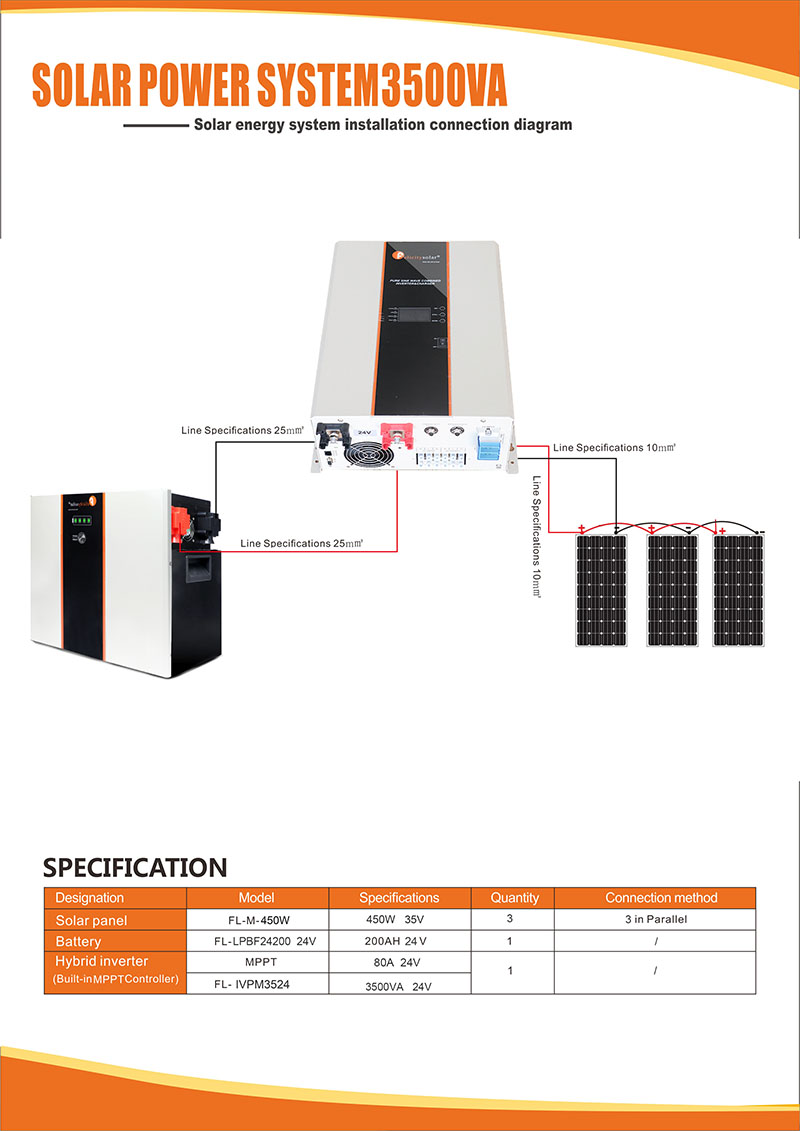

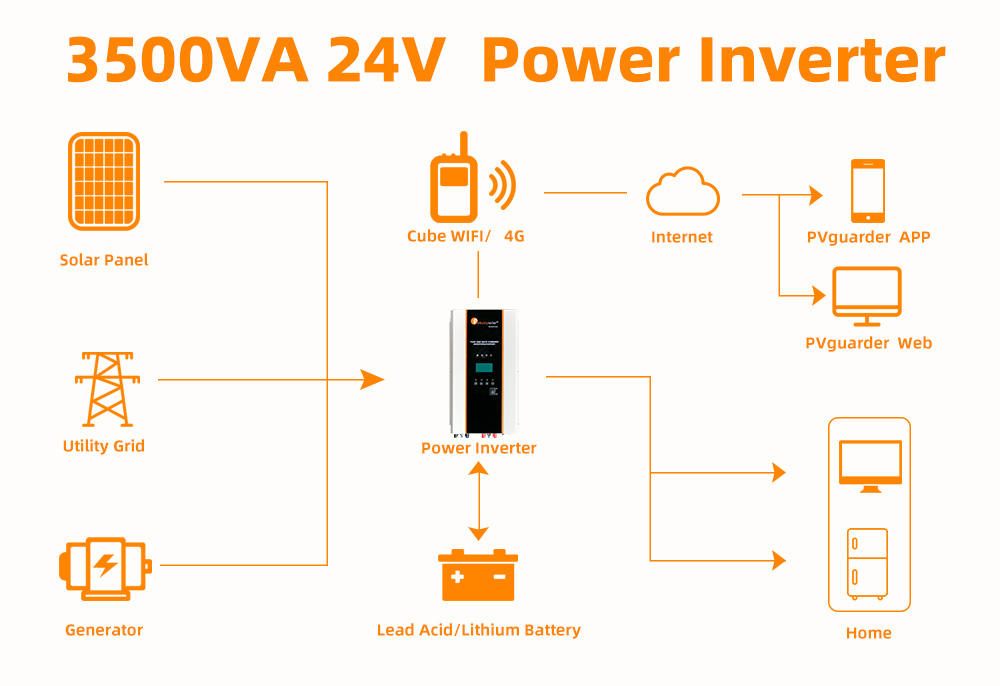

SCHÉMA DU SYSTÈME :

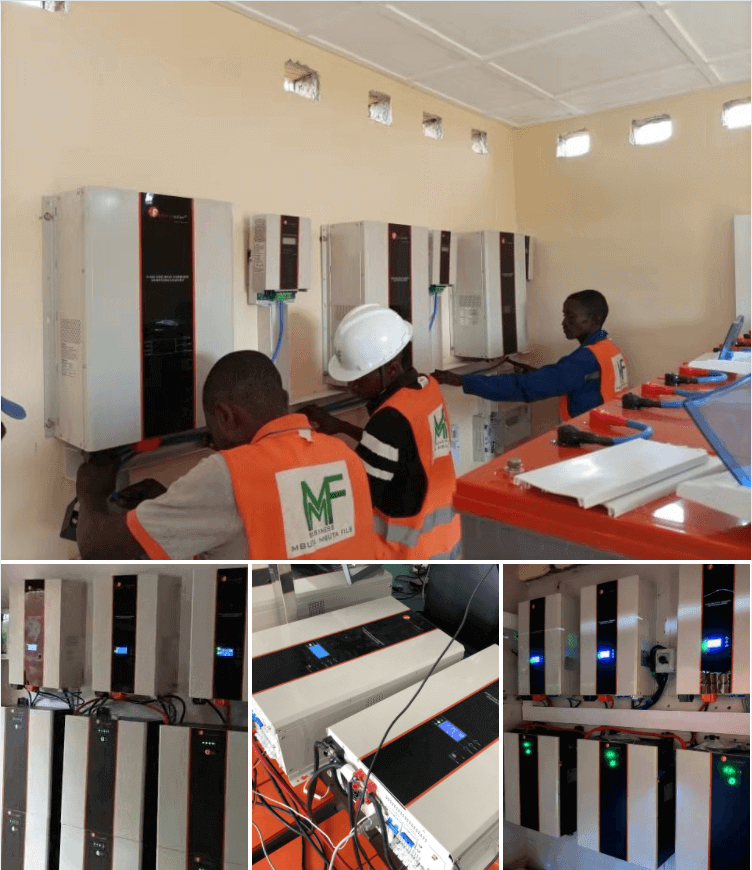

CAS DE PRODUCTION :
Le système d'énergie solaire industriel est de plus en plus populaire car il constitue une solution efficace pour alimenter
Alimentation électrique continue pour les zones à alimentation électrique instable, dans le respect de l'environnement. À ce jour, nous avons installé
centrales électriques dans divers pays, tels que le Mali, le Nigéria, la Colombie et le Panama, etc.
FAQ
1. Pouvons-nous utiliser cet onduleur avec de l'électricité CA ?
Oui, l'onduleur à onde sinusoïdale pure Pursunsys peut hybrider l'électricité CA, le générateur, l'énergie solaire et l'onduleur.
2. Si nous utilisons à la fois du courant continu et du courant alternatif, lequel sera le premier ?
L'onduleur à onde sinusoïdale pure Pursunsys est d'abord AC.
3. Qu'en est-il de l'efficacité de cet onduleur ?
L'onduleur à onde sinusoïdale pure Pursunsys a une efficacité énergétique de 80 %.
