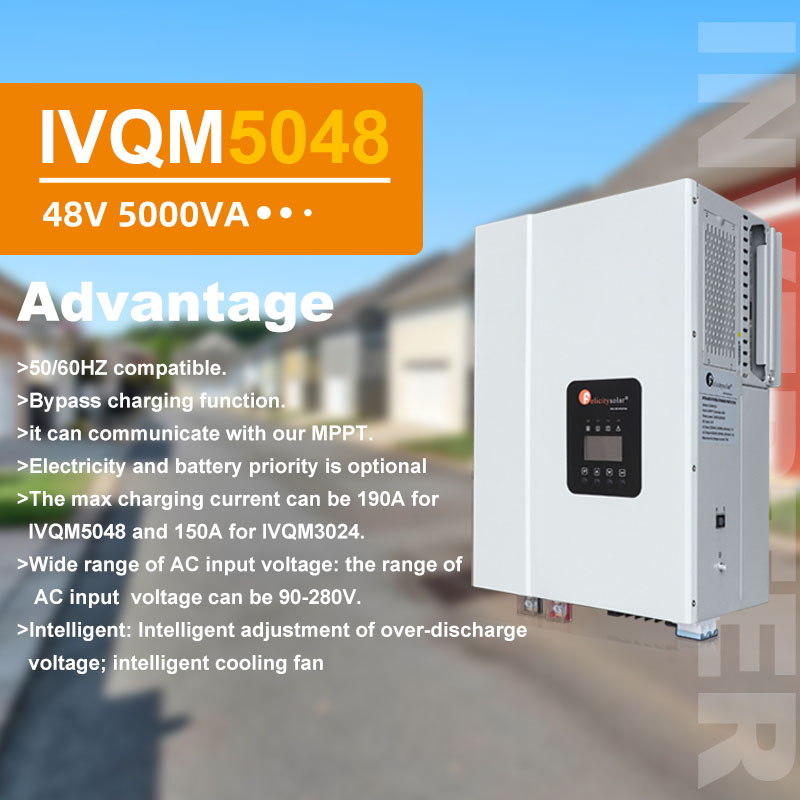

Avantage:
>Fonction de charge de dérivation : lorsque l'appareil est éteint, il peut être activé avec une sortie de dérivation et peut charger la batterie.
Feuille de données

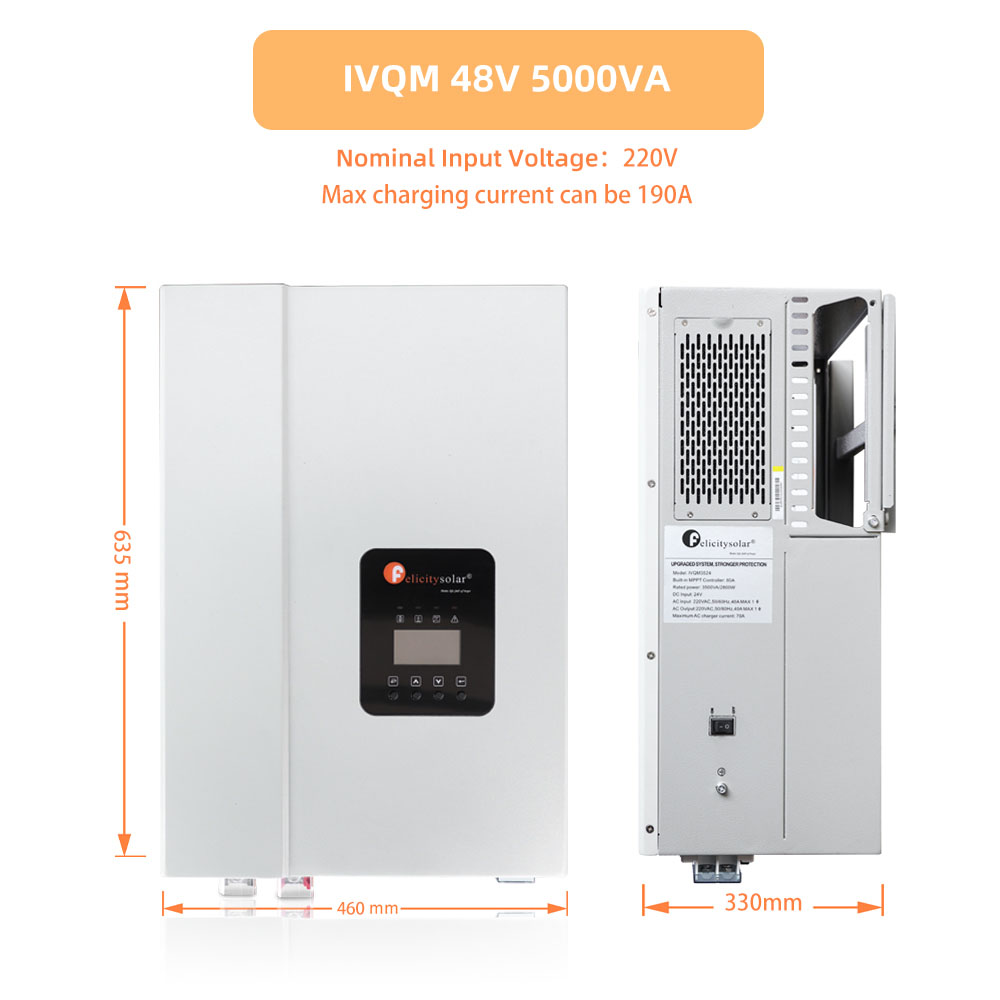

Modèle
IVQM3524
IVQM5048
Puissance de sortie nominale (VA)
3500 VA
5000 VA
Puissance de sortie nominale (W)
2800W
4000W
Tension d'entrée CC nominale
24 V
48V
Forme d'onde de la tension d'entrée
Sinusoïdal (utilitaire ou générateur)
Tension d'entrée nominale
220 Vca
Fréquence d'entrée nominale
50 Hz/60 Hz
Efficacité (mode ligne)
≥
95 % (charge nominale R et batterie complètement chargée)
Temps de transfert (CA vers CC)
15 ms (typique)
Temps de transfert (CC vers CA)
15 ms (typique)
Charge solaire et charge réseau (contrôleur MPPT intégré en option)
Tension maximale en circuit ouvert du système PV
145 Vcc
195 Vcc
Plage de tension de fonctionnement PV
30~145 Vcc
60~195 Vcc
Puissance d'entrée maximale
2200W
6600W
Courant de charge solaire maximal
80A
120A
Courant de charge maximal (secteur + solaire)
150A
190A
Détails du produit
Connexion monophasée schéma pour une seule unité

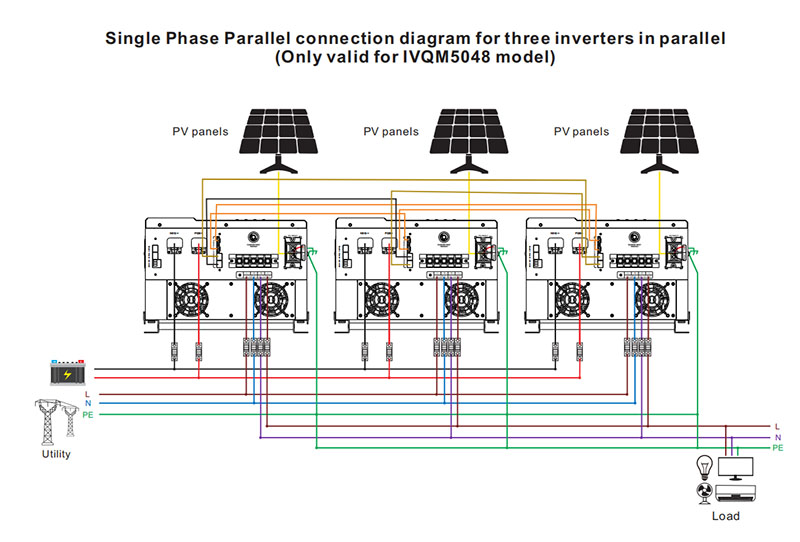

Schéma de connexion parallèle monophasé pour trois onduleurs en parallèle

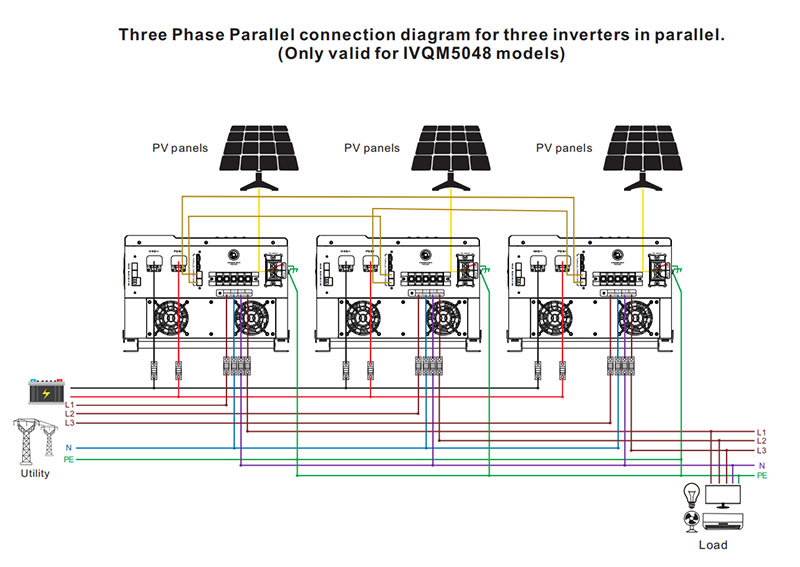

Schéma de connexion triphasée en parallèle pour trois onduleurs
Procédure d'installation :
1. Assurez-vous que la tension CC de l'onduleur est conforme à la tension de la batterie.
2. Assurez-vous que le pôle positif (rouge) de l'onduleur est connecté au pôle positif (rouge) de la batterie et que le pôle négatif (noir) de l'onduleur est connecté au pôle négatif (noir) de la batterie, puis serrez la vis.
3. Allumez l'onduleur et voyez s'il est bon, si c'est bon, éteignez-le.
4. Connectez-vous à l'alimentation secteur / au fil de terre, allumez l'onduleur et voyez s'il fonctionne normalement (chargez la batterie, affichez le courant de charge) si c'est le cas, éteignez l'onduleur.
5. Connectez le fil de charge/terre et allumez l'onduleur (Économie d'énergie automatique ou Économie d'énergie désactivée).
6. Allumez la charge.
FAQ
Q : Peut-on utiliser cet onduleur avec du courant alternatif ?
R : Oui, l'onduleur à onde sinusoïdale pure Pursunsys peut hybrider l'électricité CA, le générateur, l'énergie solaire et l'onduleur.
Q : Si nous utilisons à la fois du courant continu et du courant alternatif, lequel sera le premier ?
A : L'onduleur à onde sinusoïdale pure Pursunsys est d'abord AC.
Q :Que pensez-vous de l'efficacité de cet onduleur ?
A : L'onduleur à onde sinusoïdale pure Pursunsys a une efficacité énergétique de 80 %.
Q : Quel type de certification possédez-vous pour cet onduleur ?
R : Nous avons de nombreuses certifications, la certification IEC par Beide Compliance Laboratories, SONCAP par CIC, etc.
