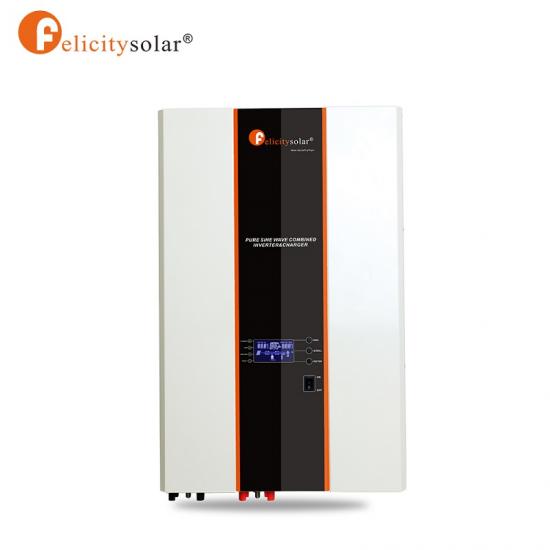

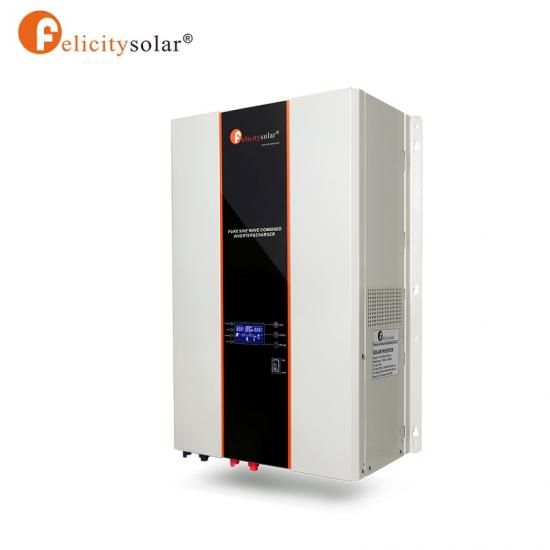

Présentation de la production

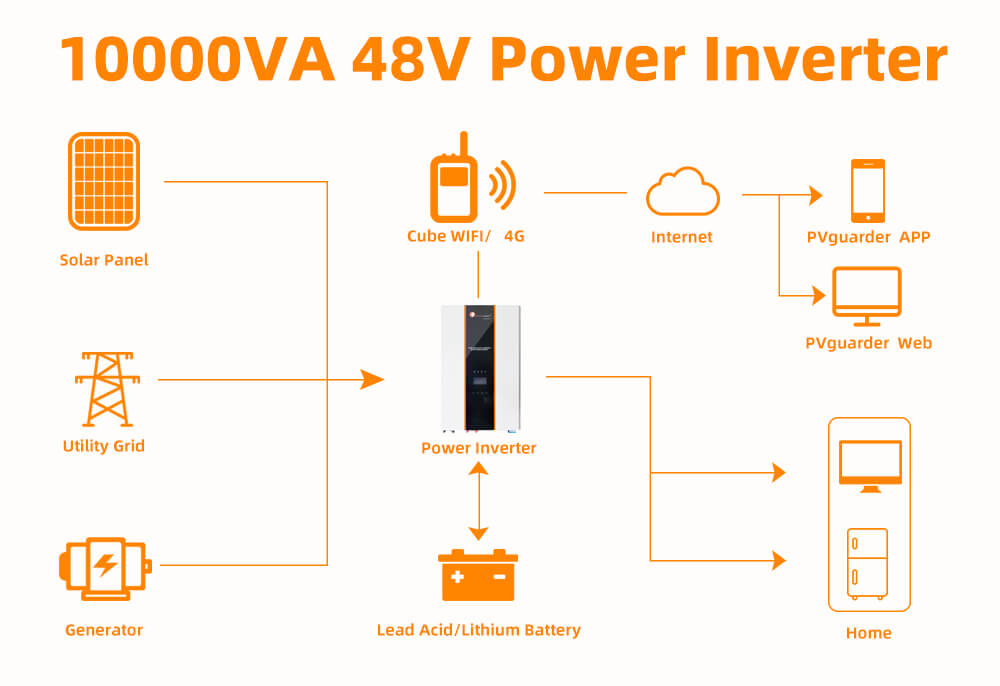

L'onduleur solaire, ou convertisseur, ou onduleur photovoltaïque, convertit la tension continue variable d'un panneau solaire photovoltaïque (PV) en courant alternatif (CA) à fréquence industrielle, compatible avec le réseau électrique autonome. Il s'agit d'un élément essentiel de l'équilibre système-composant d'un système solaire, permettant l'utilisation d'équipements alimentés en CA classiques.
Avantage
●Fonction de charge de dérivation : lorsque l'appareil est éteint, il peut être activé avec la sortie de dérivation
et peut charger la batterie.
●Courant de charge élevé, le courant de charge maximal peut être réglé à 80 A pour 10048, facile et
effacer pour régler 0A, 10A, 20A, 30A, 40A, 50A, 60A, 70A, 80A.
● Large plage de tension d'entrée CA : la plage de tension d'entrée CA est de 90 à 280 V. Elle peut être
meilleure compatibilité avec le fonctionnement du générateur. Il est rare d'avoir une large plage de tension d'entrée pour
l'onduleur de fréquence de puissance.
●La priorité à l'électricité et à la batterie est facultative : le client peut choisir la priorité à l'électricité ou à la batterie
selon leurs besoins.
Fiche de données
| Modèle | IVPL10048 | ||
| Tension d'entrée CC | 48V | ||
| Puissance de sortie nominale (VA) | 10000 VA 8000W | ||
| Puissance de sortie nominale (W) | 8000W | ||
| Forme d'onde de la tension d'entrée | Sinus (installation publique ou générateur) | ||
| Tension d'entrée nominale | 220 Vca | ||
| G éliminer la basse tension | 90 Vca ± 7Vac | ||
| G éliminer la basse tension et la tension de récupération | 100 Vca ± 7Vac | ||
| G éliminer la haute tension | 280 Vca ± 7Vac | ||
| G éliminer la tension de récupération haute tension | 270 Vca ± 7Vac | ||
| M tension d'entrée ax | 280 Vrms | ||
| Fréquence d'entrée nominale | 50 Hz/60 Hz | ||
| G éliminer la sous-fréquence | 40 ± 1 Hz | ||
| G récupération de sous-fréquence rid | 42 ± 1 Hz | ||
| G éliminer les surfréquences | 65 ± 1 Hz | ||
| G débarrasser sur récupération de fréquence | 43 ± 1 Hz | ||
| O forme d'onde de sortie | Synchroniser avec la tension d'entrée | ||
| O protection contre la surcharge | Protection de l'interrupteur d'air | ||
| O protection contre les courts-circuits de sortie | Protection de l'interrupteur d'air | ||
| E efficacité (grille) | ≥ 95 % | ||
| Temps de commutation (CA vers CC) | Valeur typique de 15 ms | ||
| Temps de commutation (CC vers CA) | Valeur typique de 15 ms/valeur spéciale de 30 ms | ||
| T sans batterie | NON | ||
| Courant de dérivation maximal du réseau | 60A | ||
| Paramètre de charge | |||
| Tension d'entrée nominale | 220 Vca | ||
| je plage de tension d'entrée | 90-280 Vca | ||
| R tension de sortie nominale | Selon le type de batterie | ||
| M courant de charge ax | 80A | ||
| Plage de courant de charge réglable | 0-80A | ||
| Tension initiale de la batterie | Briseur | ||
| C courant de court-circuit de charge | 63A | ||
| B taille du broyeur | D dépend du type de batterie ou auto-défini | ||
| O protection contre les surcharges | Oui | ||

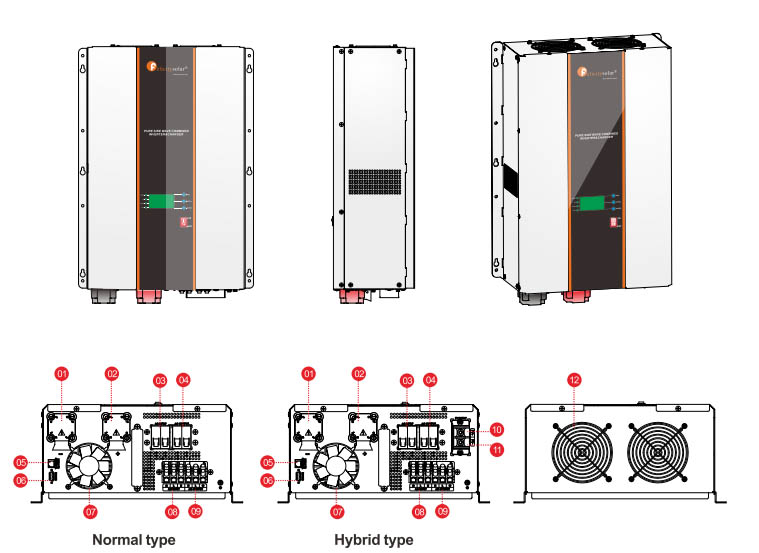

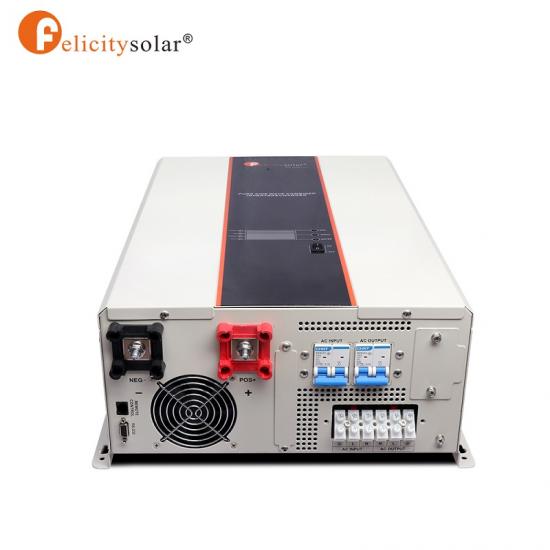

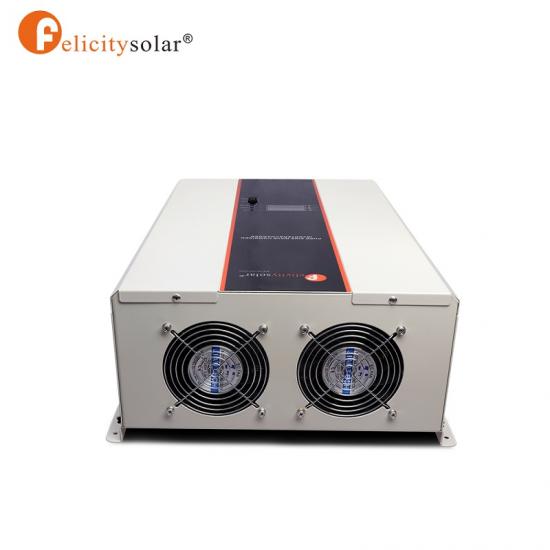

VUE DU PRODUIT
1. Borne négative de la batterie
2. Borne positive de la batterie
3. Disjoncteur d'entrée CA
4. Disjoncteur de sortie CA
5. Télécommande
6. RS-232
7. Ventilateur
8. Borne d'entrée CA
9. Borne de sortie CA
10. Borne positive PV
11. Borne positive PV
12. Ventilateur
GAMME DE PRODUITS

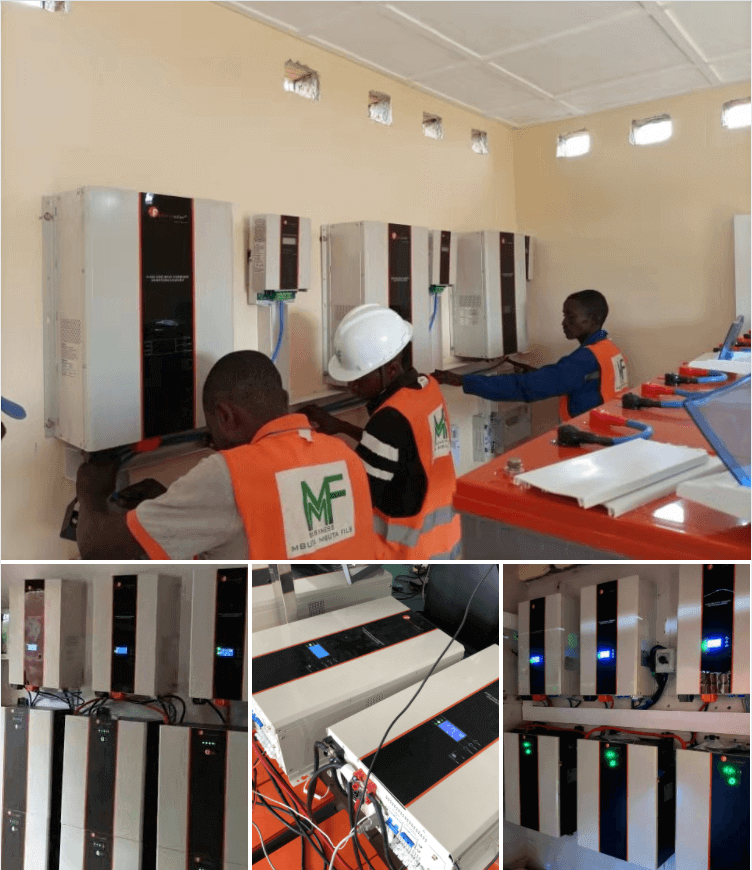

Projet de cas
