Caractéristiques des produits :
1. Le capteur de température de la batterie (BTS) fournit automatiquement
compensation de température
2. Détection automatique de la tension de la batterie
3. Prend en charge une large gamme de batteries au plomb-acide, y compris les batteries humides,
Batteries AGM et gel
4. Emplacement intelligent intégré compatible avec la communication SNMP/MODBUS
Fiche de données
| Modèle | SCCM4548 | ||||
| Tension d'entrée solaire maximale | 145 V | ||||
| Tension nominale du système | 12, 24, 48 V CC (détection automatique) | ||||
| Courant maximal de la batterie | 45A | ||||
| Plage de tension MPPT du réseau CC | 12 V CC/24 V CC/48 V CC | ||||
| Plage de tension MPPT du panneau photovoltaïque | 15-115 V CC/30-115 V CC-60-115 V CC | ||||
| Puissance d'entrée maximale | 12 volts - 625 watts | ||||
| 24 volts-1250 watts | |||||
| 48 volts - 2500 watts | |||||
| Algorithme de charge | 3 étapes | ||||
| Étapes de charge | Vrac,Absorption,Flotteur Vrac,Absorption,Flotteur | ||||
| Coefficient de compensation de température | -5 mV/℃/cellule (25℃ réf.) -5 mV/℃/cellule (25℃ réf.) | ||||
| Plage de compensation de température | 0℃ jusqu'à +50℃ 0℃ jusqu'à +50℃ | ||||
| Points de consigne compensés en température | Absorption, flotteur Absorption, flotteur | ||||
| Points de consigne de charge | Étape d'absorption Étape d'absorption Étape de flottaison | ||||
| Batterie inondée | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | ||||
| Batterie ARG/Gel (par défaut) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | ||||
| Tension de surcharge | 15V/30V/60V 15V/30V/60V | ||||
| Tension de redémarrage en cas de surcharge | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | ||||
| Tension de décharge de la batterie | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | ||||
| Tension de décharge excessive de la batterie | 9V/18V/36V 9V/18V/36V | ||||
| Taille du produit (H*L*P, mm) | 283*160*105 mm | ||||
| Poids du produit (kg) | 4,0 kg | ||||
| Plage de température ambiante | 0℃ jusqu'à +55℃ | ||||
| Température de stockage | -40℃ jusqu'à 75℃ | ||||
| Humidité | 0%-90% HR (sans condensation) | ||||
| Enceinte | IP31 (intérieur et ventilé) | ||||

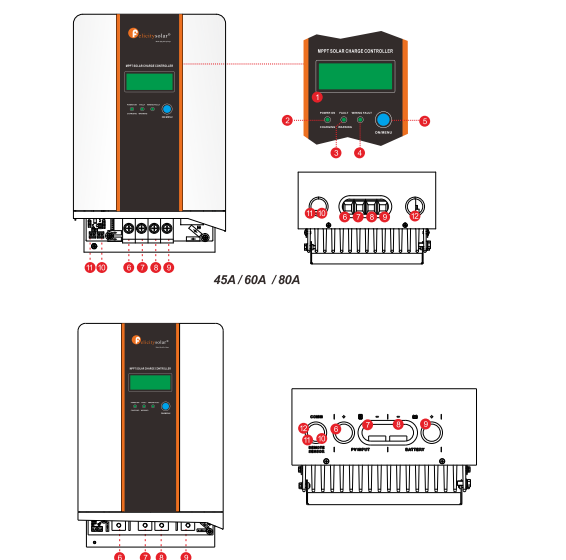

Présentation du produit
1. Écran LCD
2. Indicateur de mise sous tension/charge
3. Indicateur de défaut et d'avertissement
4. Indicateur de défaut de câblage
5. Bouton de fonctionnement
6. PV Positif +
7. PV Négatif -
8. Batterie négative -
9. Batterie positive +
10. Borne de détection de tension de batterie
11. Borne de capteur de température à distance
12. Port de communication
