• Intelligent Maximum Pouvoir Indiquer Suivi technologie augmente efficacité 25%~30%
• Compatible pour PV systèmes dans 12V, 24 V ou 48V
• Trois étapes charge optimise batterie performance (Deux étapes charge dans lithium batterie mode)
• Maximum charge actuel en haut à 30A / 45A / 60A / 80A / 100A / 120A
• Efficacité maximale jusqu'à 98%
• Automatique batterie tension détection (Lithium batterie tension besoins à être ensemble manuellement)
• Soutient lithium batterie et divers plomb-acide piles, Assemblée générale annuelle et gel batterie
• Intégré intelligent fente compatible avec MODBUS communication
Introduction:
Brève introduction Un MPPT (Maximum Power Point Tracking), ou dispositif de suivi du point de puissance maximale, est un convertisseur électronique CC/CC qui optimise la correspondance entre les panneaux solaires (PV) et le parc de batteries ou le réseau électrique. En termes simples, il convertit la tension CC élevée des panneaux solaires (et de quelques éoliennes) en tension plus basse nécessaire à la charge des batteries.
Par rapport au contrôleur PWM conventionnel, la technologie MPPT augmente l'efficacité de charge jusqu'à 20 % et diminue potentiellement la puissance du panneau solaire nécessaire

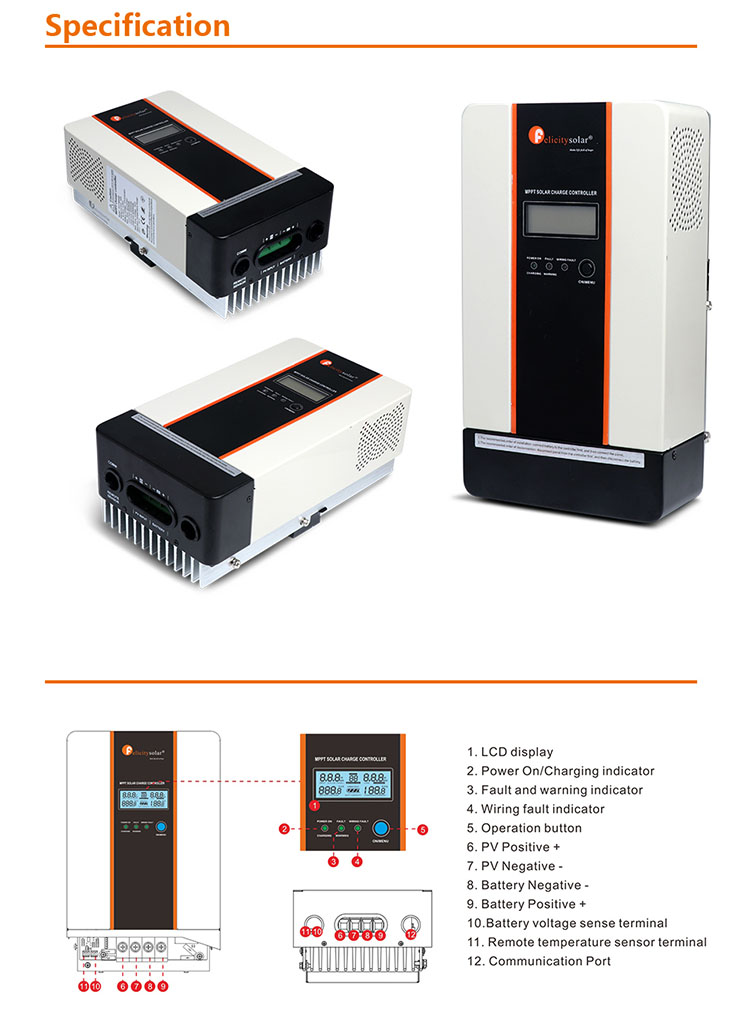

Fiche de données
| Modèle | SCCM12048 | |||||
| Tension d'entrée solaire maximale | 195 V | |||||
| Tension nominale du système | 12, 24, 48 V CC (A) détection automatique) | |||||
| Courant maximal de la batterie | 45A | |||||
| Plage de tension MPPT du réseau CC | 12 V CC/24 V CC/48 V CC | |||||
| Plage de tension MPPT du panneau photovoltaïque | 15-190 VCC/30-190 VCC-60-190 VCC | |||||
| Puissance d'entrée maximale | 12 volts - 1655 watts | |||||
| 24 volts - 3300 watts | ||||||
| 48 volts - 6600 watts | ||||||
| Algorithme de charge | 3 étapes | |||||
| Étapes de charge | Vrac,Absorption,Flotteur Vrac,Absorption,Flotteur | |||||
| Coefficient de compensation de température | -5 mV/℃/cellule (25℃ réf.) -5 mV/℃/cellule (25℃ réf.) | |||||
| Plage de compensation de température | 0℃ jusqu'à +50℃ 0℃ jusqu'à +50℃ | |||||
| Points de consigne compensés en température | Absorption, flotteur Absorption, flotteur | |||||
| Points de consigne de charge | Étape d'absorption Étape d'absorption Étape de flottaison | |||||
| Batterie inondée | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | |||||
| Batterie ARG/Gel (par défaut) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | |||||
| Tension de surcharge | 15V/30V/60V 15V/30V/60V | |||||
| Tension de redémarrage en cas de surcharge | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | |||||
| Tension de décharge de la batterie | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | |||||
| Tension de décharge excessive de la batterie | 9V/18V/36V 9V/18V/36V | |||||
| Taille du produit (H*L*P, mm) | 333*215*120mm | |||||
| Poids du produit (kg) | 7,0 kg | |||||
| Plage de température ambiante | 0℃ jusqu'à +55℃ | |||||
| Température de stockage | -40℃ jusqu'à 75℃ | |||||
| Humidité | 0%-90% HR (sans condensation) | |||||
| Enceinte | IP31 (intérieur et ventilé) | |||||

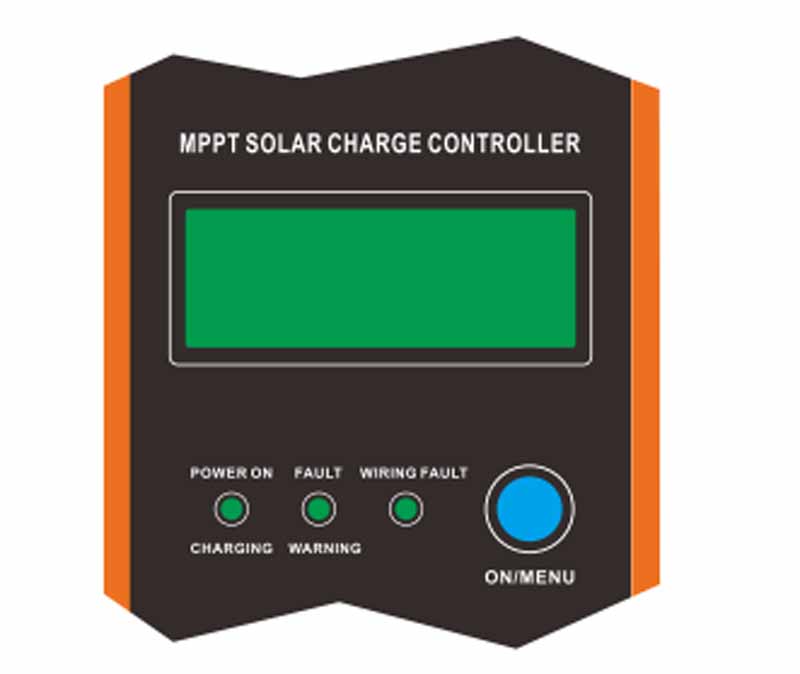

Panneau de commande et d'affichage
Le panneau de commande et d'affichage, illustré dans le schéma ci-dessous, se trouve sur la face avant du contrôleur. Il comprend
trois indicateurs, un bouton de fonctionnement et un écran LCD, indiquant l'état de fonctionnement et l'entrée/sortie
informations sur l'alimentation.
FAQ
Q : Combien de modes de charge le contrôleur possède-t-il ?
R : Il existe deux modes de charge : PWM et MPPT. Le MPPT est le plus avancé. Pursunsys a déjà développé un contrôleur de charge MTTP offrant des performances, une fiabilité, une efficacité et une vitesse de charge élevées.
Q : Quelle est la garantie du contrôleur de charge MPPT FL-CSM12048 ?
R : Pour le contrôleur de charge, nous offrons une garantie de 2 ans.
Q : Quelles conditions de paiement votre entreprise accepte-t-elle ?
R : Nous acceptons TT/Paypal/western union/e-checking/visa, etc., 30 % d'acompte, 70 % de solde avant expédition.
