2. HVC-BCU est le contrôleur de l'ensemble du système, donc chaque système doit avoir un HVC-BCU ;
3. Notre système se compose d'au moins 1 HVC-BMU + 1 HVC-BCU et jusqu'à 5 HVC-BMU + 1
HVC-BCU.
Batte Spécifications du module ry
| Spécifications pour HVC-BMU | |
| Module de batterie | HVC-BMU |
| Énergie totale [Kwh] | 5.12 |
| Tension nominale [V] | 102,4 |
| Tension de charge maximale [V] | 115,2 |
| Tension de décharge minimale [V] | 96 |
| Courant de charge max. [A] | 30 |
| Courant de décharge maximal [A] | 30 |
| Communication | CAN, RS485 |
| Indice de protection du boîtier | IP65 |
| Plage de température de fonctionnement [℃] | -10 ~ 50 |
| Cycle de vie | >6000 cycles à 80 % DOD/25 ℃ |
| Poids net (kg) | 51 |
| Poids brut (kg) | 54 |
| Dimensions du produit (MM) | 600*370*210 |
| Dimensions du colis (MM) | 712*482*328 |
Spécifications pour HVC-BCU
Numéro de modèle
HVC-BCU
Plage de tension de fonctionnement (v)
80-576
Courant de charge/décharge maximal (A)
30
Précision de mesure de la tension totale
±1,0 % FSR
Communication
CAN, RS485
Gamme Soc disponible
10%~100%
Efficacité de charge/décharge (%)
>98
Plage de température de fonctionnement [℃]
-10 ~ 50
Indice de protection du boîtier
IP65
Poids net (kg)
12
Poids brut (kg)
24,5
Dimensions du produit (MM)
600*370*200
Dimensions du colis (MM)
712*482*403

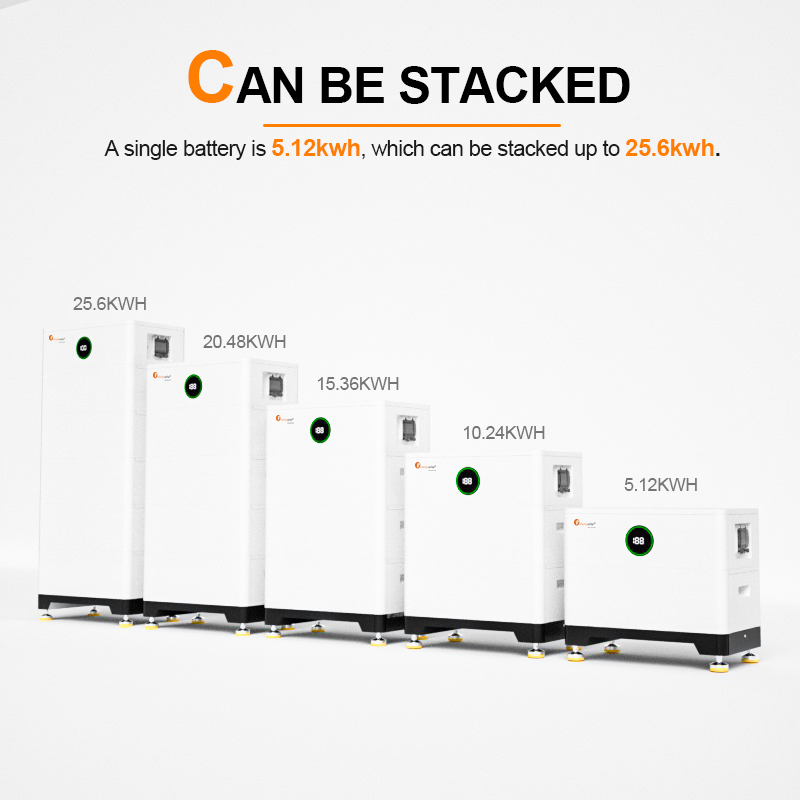

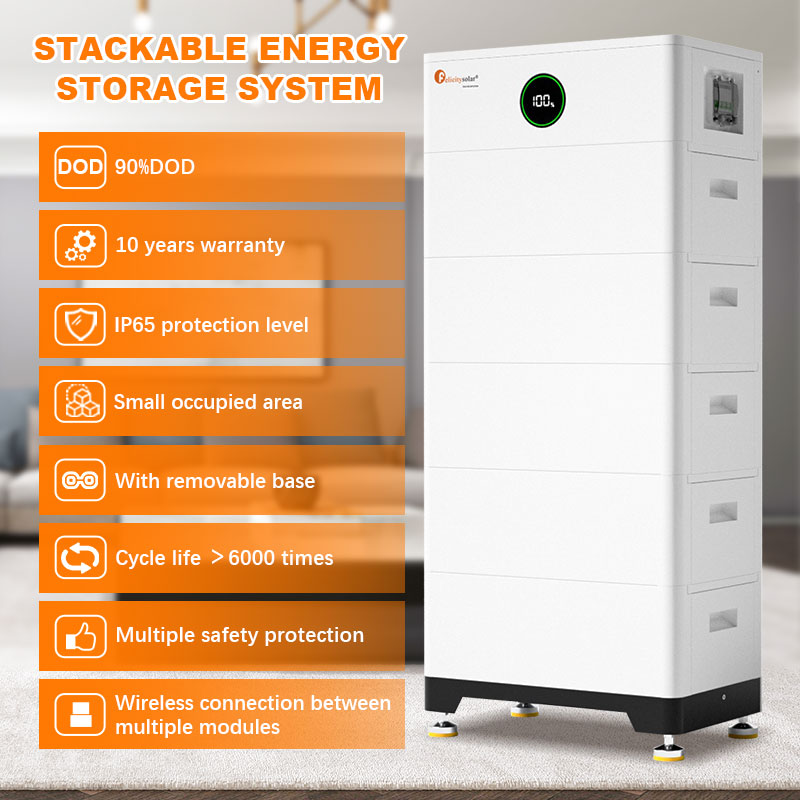

Spécifications du système de batterie
SYSTÈME DE BATTERIE
HVC 5.1
HVC 10.2
HVC 15.4
HVC 20,5
HVC 25.6
Module de batterie
HVC-BMU (5,12 kWh, 102,4 V)
Nombre de modules
1
2
3
4
5
Énergie totale [Kwh]
5.12
10.24
15.36
20.48
25,6
Énergie utilisable [kWh] (90 % DOD)
4.6
9.2
13,8
18.4
23
Tension nominale [V]
102,4
204,8
307,2
409,6
512
Tension de charge maximale [V]
115,2
230,4
345,6
460,8
576
Tension de décharge minimale [V]
96
192
288
384
480
Poids [kg]
51
102
153
204
255

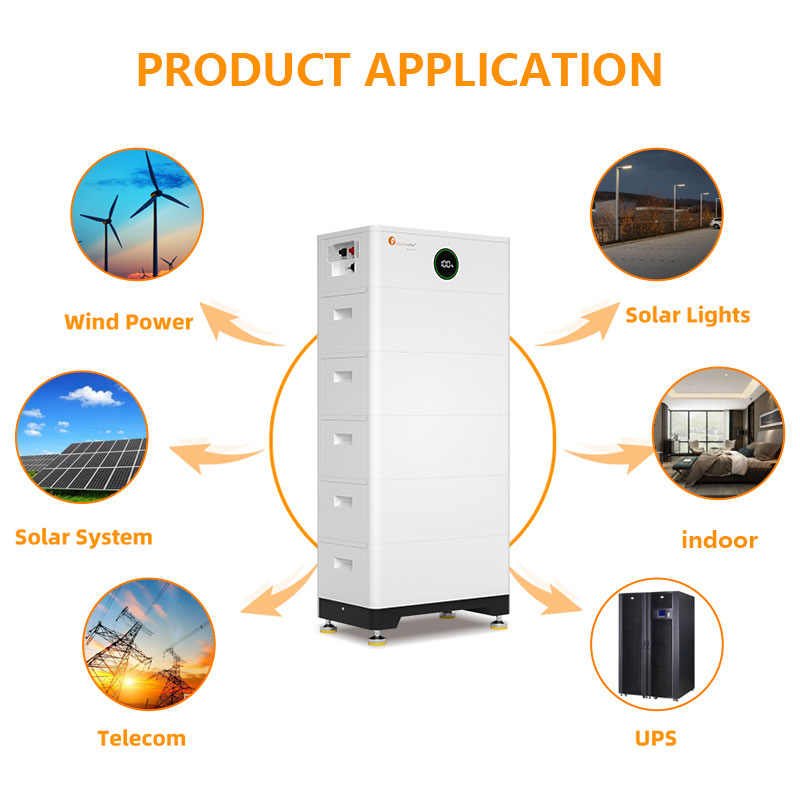

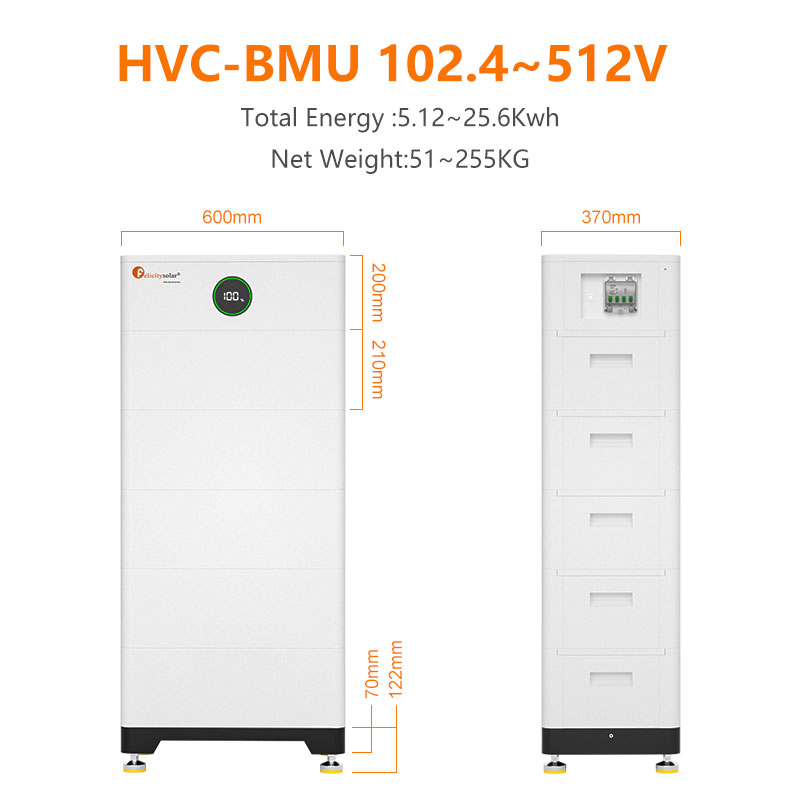

Dimensions [L x P x H, mm]
600/370/(322+210xN)
Courant de charge max. [A]
30
Courant de décharge maximal [A]
30
Communication
CAN,R485
Indice de protection du boîtier
IP65
Plage de température de fonctionnement [℃]
-10~50
Les batteries ont été équipées de multiples systèmes de protection pour assurer le fonctionnement sûr du système.
Certains systèmes de protection comprennent :
• Protection de l'interface de l'onduleur : surtension, surintensité, court-circuit externe, inversion de polarité, terre
Défaut, surchauffe, courant d'appel.
• Protection de la batterie : court-circuit interne, surtension, surintensité, surchauffe, sous-tension La batterie

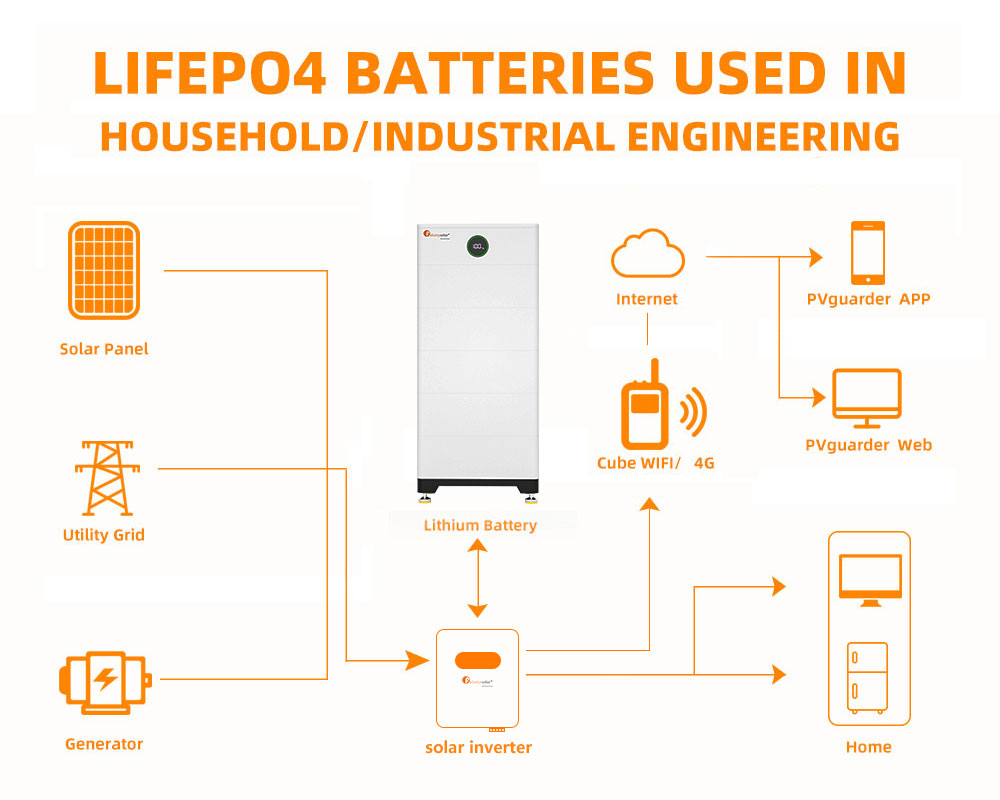

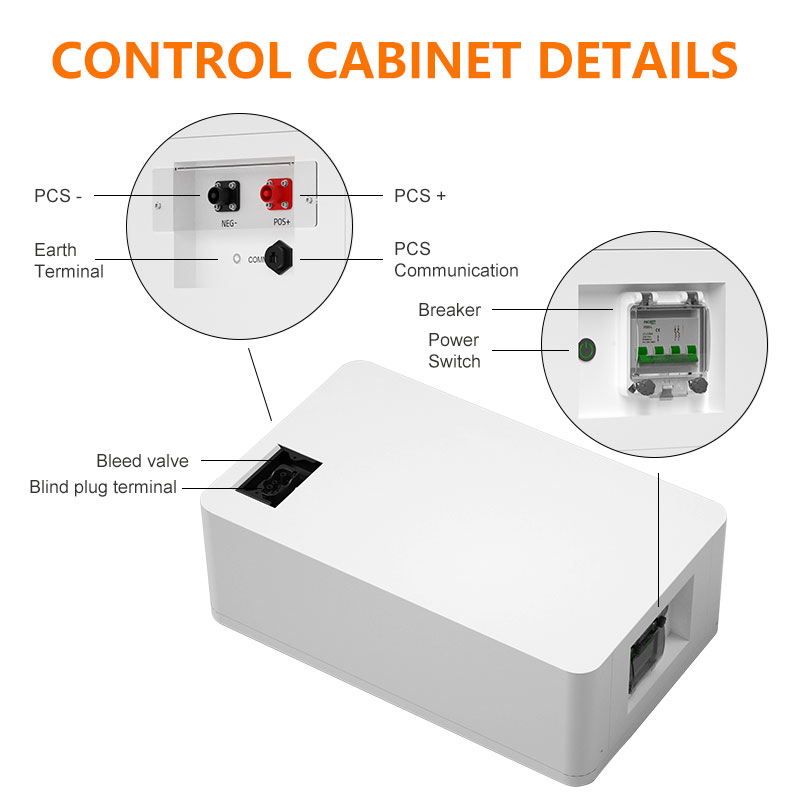

le système contient l'interface suivante pour lui permettre de se connecter et de fonctionner efficacement
Demande de devis
1.Comment choisir un onduleur adapté ?
Si votre charge est résistive, comme des ampoules, vous pouvez opter pour un onduleur à onde modifiée. En revanche, s'il s'agit de charges inductives et capacitives, nous recommandons un onduleur à onde sinusoïdale pure.
2.Comment choisir la taille de l'onduleur ?
Les différents types de demande de puissance varient. Vous pouvez consulter les valeurs de puissance de charge pour déterminer la taille de l'onduleur.
3.Comment calculer la charge des heures de travail nécessite la configuration de la taille de la batterie ?
Nous aurons généralement une formule pour calculer, mais elle n'est pas précise à cent pour cent, car il y a aussi l'état de la batterie, les anciennes batteries ont une certaine perte, donc ce n'est qu'une valeur de référence :
Heures de travail = capacité de la batterie * tension de la batterie * 0,8/puissance de charge (H = AH*V*0,8/W)
